초보자도 이해할 수 있는 천공기의 구조와 원리

천공기의 내부는 어떻게 생겼고, 어떤 방식으로 작동할까?

---

천공기는 건설 및 광산 현장에서 바위나 콘크리트 등에 구멍을 뚫기 위해 사용되는 전문 장비입니다.
이 글에서는 초보자도 쉽게 이해할 수 있도록 천공기의 구조와 작동 원리를
단계적으로 설명하며, 핵심 원리를 명확히 정리하였습니다.

---

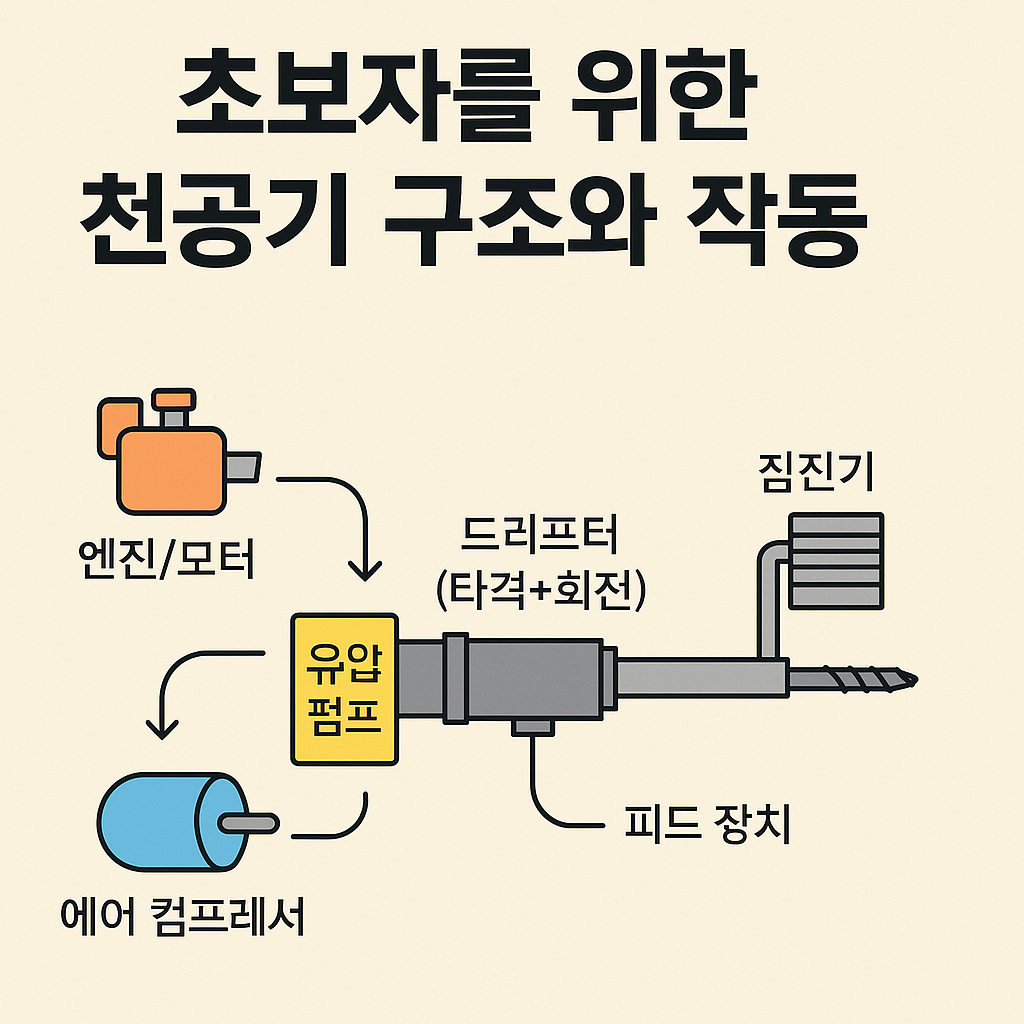

천공기의 전체 구성: 구조 먼저 이해하자

천공기는 아래와 같은 주요 부품들로 구성됩니다. 각각의 기능을 알면 작동 원리도 한눈에 보입니다.

구성 요소 기능 설명

엔진 또는 전기모터	전체 동력을 생성하는 출발점
유압 펌프	유압을 만들어 주요 부품에 동력을 공급
에어 컴프레서	공기를 압축해 분진을 밖으로 배출
드리프터	드릴 비트를 타격하고 회전시켜 구멍을 뚫음
피드 장치	드릴 비트를 일정하게 앞으로 밀어줌
집진기	날아다니는 분진을 모아 깨끗한 작업환경 유지

중요: 유압은 타격과 회전을, 공압은 분진 배출을 담당합니다.

---

동력의 흐름: 어디서부터 어디까지?

"천공기의 심장은 어디일까?"
그 출발점은 엔진 또는 전기 모터입니다.

여기서 발생한 동력은 유압 펌프와 에어 컴프레서에 전달되어
천공에 필요한 모든 힘과 공기를 생성합니다.

핵심 흐름은 다음과 같습니다.

단계 내용 요약

1단계	엔진 또는 전기 모터가 작동 시작
2단계	유압 펌프가 유압 생성 → 드리프터 구동
3단계	에어 컴프레서가 압축 공기 생성 → 분진 배출
4단계	드리프터가 드릴 비트를 타격 및 회전
5단계	피드 장치가 드릴을 일정 속도로 전진
6단계	집진기가 분진을 수집해 작업 환경 정리

---

드리프터 작동 방식: 타격과 회전의 조합

드리프터는 천공기의 가장 핵심적인 부품입니다.
이 장치가 드릴 비트를 두 가지 동작으로 동시에 움직입니다.

첫째, 타격(충격)
둘째, 회전(비틀기)

"콘크리트를 망치로 두드리며 동시에 비트는 회전"
이처럼 타격과 회전이 동시에 일어나야 단단한 재질을 효과적으로 뚫을 수 있습니다.

중요 포인트: 타격만으로는 안 되고, 회전만으로도 안 된다. 두 개가 반드시 함께 작동해야 함.

---

분진 처리 시스템: 깨끗한 작업을 위한 핵심 기능

천공 중 발생하는 파쇄물과 먼지는
작업자의 시야를 가리고 건강에도 영향을 줄 수 있습니다.

이때 에어 컴프레서에서 나온 압축공기가
드릴 비트 주변으로 분사되어
분진을 밖으로 밀어냅니다.

그리고 집진기가 이 분진을 모아
더 이상 날아다니지 않도록 정리합니다.

---

피드 장치의 역할: 균형 잡힌 전진을 가능하게

피드 장치는 드릴 비트를 천천히 그리고 일정하게 앞으로 밀어줍니다.
너무 빠르면 드릴이 부러지고, 너무 느리면 효율이 떨어집니다.

이 장치는 천공의 정확성과 효율성을 결정짓는 숨은 공신입니다.

"사람 손 대신 정교하게 밀어주는 기계 팔"이라고 생각하면 이해가 쉬워집니다.

---

천공기의 작동을 비유로 쉽게 이해하기

천공기를 자동차에 비유해보면 다음과 같습니다.

천공기 부품 자동차에 비유

엔진/모터	자동차 엔진 (출발점)
유압 펌프	엔진의 토크 전달 장치
드리프터	바퀴를 돌리며 노면을 밀어붙이는 타이어
피드 장치	가속 페달 조절기
에어 컴프레서	배기 시스템 (공기 흐름 조절)
집진기	에어컨 필터 (공기 정화)

이처럼 각 부품은 유기적으로 연결되어,
천공이라는 하나의 목적을 위해 동시 작동합니다.

---

초보자를 위한 천공기 작동 요약 문장

"엔진이 힘을 만들어 유압과 공압으로 드릴을 때리고 돌려서 구멍을 뚫고, 공기로 먼지를 밖으로 내보낸다."
이 한 문장만 기억하면 천공기의 원리를 쉽게 떠올릴 수 있습니다.

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

---

천공기의 종류에 따른 구조 차이도 존재한다

천공기는 사용하는 현장 조건에 따라 다음과 같이 구분될 수 있습니다.

천공기 종류 용도 및 특징

휴대용 핸드 드릴	소규모 콘크리트 천공
트럭 탑재형 천공기	건설 및 대규모 토목 작업
크롤러 타입 천공기	험지에서도 이동 가능
수직 천공기	광산 및 지하 탐사용

중요: 기본 구조는 같지만, 크기와 성능에 따라 구성과 부품이 다소 달라질 수 있습니다.

---

결론

천공기의 핵심은 ‘동력 전달과 복합 운동’입니다.
타격, 회전, 전진, 배출까지 모든 기능이 유기적으로 연결되어야
하나의 구멍이 완성됩니다.

초보자라면 각 부품의 역할과 전체 흐름을 시각적으로 연결해보면
훨씬 쉽게 구조를 이해할 수 있습니다.
