타워크레인 작업반경 이해와 안전 확보의 모든 것

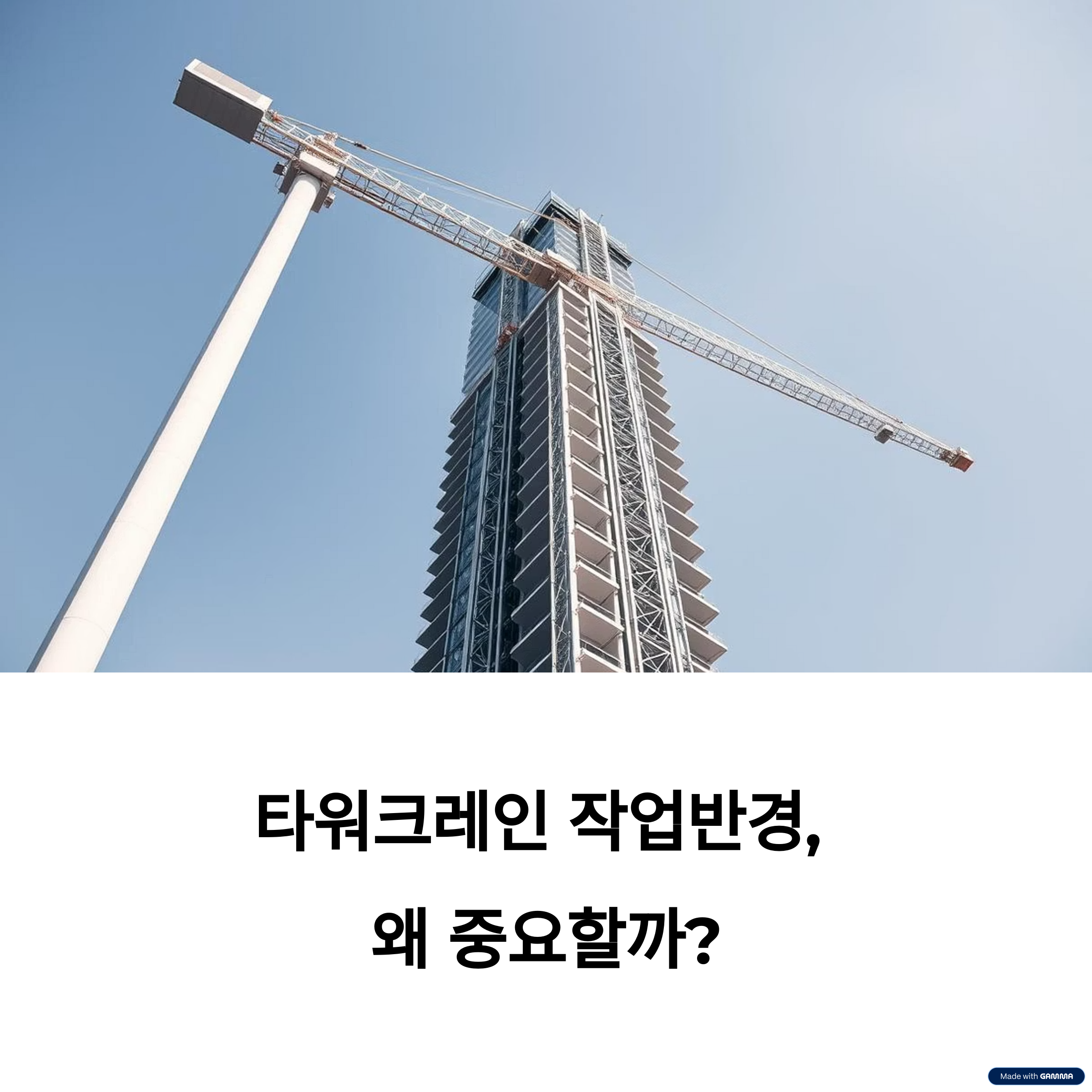

작업반경 설정이 고층 건설 현장에 왜 중요한가?

---

타워크레인의 작업반경은 자재 이송의 한계를 정하고, 동시에 안전사고 발생 여부를 좌우하는 핵심 기술 요소입니다.
작업반경의 정의부터 측정 방식, 안전수칙, 법적 기준까지 꼼꼼하게 확인하여 사고 없는 고층 시공을 완성해야 합니다.

---

작업반경의 개념과 적용 범위

작업반경은 타워크레인 중심에서 훅까지의 수평 거리로, 자재가 이동 가능한 최대 범위를 말합니다.
작업반경이 넓을수록 작업 커버리지는 넓어지지만, 반대로 양중능력은 줄어듭니다.

이 범위 내에서만 자재 이동이 가능하며, 그 외 구간은 작업 금지 구역으로 간주됩니다.

---

반경 변화에 따른 양중능력 차이

"타워크레인은 반경이 늘어나면 무거운 자재를 들 수 없다"는 원칙은 모든 시공 계획의 기준입니다.
예를 들어, 작업반경 4.6m에서 250톤을 들 수 있는 크레인도,
14.8m로 늘어나면 65.7톤만 들어올릴 수 있습니다.

작업반경(m)양중능력(톤)

4.6	250
14.8	65.7



정확한 작업계획서 작성 시, 각 반경별 정격하중 기입은 필수입니다.

---

실시간 측정을 위한 센서 시스템

타워크레인은 형태에 따라 작업반경 측정 방식이 달라집니다.

크레인 형식반경 결정 요소측정 방식

T형 (수평지브형)	트롤리 위치	트롤리 센서
L형 (러핑지브형)	지브 각도 및 길이	삼각함수 기반 각도 센서
공통 요소	후크의 상하 위치	높이 센서



모든 센서는 조종실에서 실시간으로 모니터링되며,
이탈 시에도 자동 회전이 가능하도록 설정됩니다.

---

작업계획 전 필수 점검 포인트

시공 현장에서는 다음 요소들을 반드시 확인해야 합니다.
작업 전에 미리 점검하고 조율해야 하는 부분입니다.

1. 장애물 위치 확인: 인접 크레인, 고층 건물, 전선 등
2. 제원표 검토: 작업반경별 하중, 설치 조건, 지브 길이
3. 환경 조건 고려: 풍속, 기상 변화 등
4. 안전수칙 숙지: 인력 위 자재 통과 금지, 무리한 하중 이동 금지

작업계획서에는 위 내용이 반드시 포함되어야 하며, 실제 반영된 점검 결과도 첨부되어야 합니다.

---

타워크레인 작업의 법적 기준

건설기계안전기준 및 고용노동부 지침에 따라 다음 사항이 규정되어 있습니다.

항목의무 사항

작업 영역	작업반경 내 제한
점검 항목	훅, 브레이크, 센서, 전기장치 등
사전 절차	시운전 및 과부하 방지장치 점검
문서화	작업반경별 하중, 장애물 지도, 안전대책 포함



법적 기준을 위반한 경우, 행정처분 및 형사 처벌 대상이 될 수 있습니다.

---

시나리오로 보는 반경 미준수 사례

"서울의 한 고층 현장에서 타워크레인이 작업반경을 초과해 자재를 내리던 중,
지브 끝단이 인접 빌딩 외벽에 충돌해 크레인 일부가 파손되고 자재가 낙하한 사고가 있었습니다."

작업계획서에는 해당 반경에서 작업이 불가능하다고 명시돼 있었지만,
작업자는 이를 무시하고 강행한 결과였습니다.

---

반경 관리 시스템 도입 효과

스마트 건설 시스템을 도입한 모 시공사는 다음과 같은 효과를 보았습니다.

도입 항목효과

반경 자동 측정 시스템	실시간 경고 및 자동 정지 기능
AI 기반 계획 시뮬레이션	최적 작업 위치 자동 계산
전자 작업계획서	현장과 본사 간 실시간 공유



정확한 반경 관리가 건설 현장의 안전성과 생산성을 동시에 확보합니다.

---

결론: 작업반경은 시공 품질과 안전의 기준선

타워크레인 작업반경은 단순한 기술 정보가 아닌 안전 기준선입니다.
작업반경을 기준으로 모든 계획과 실행을 점검해야 하며,
센서, 제원표, 안전 수칙, 법적 기준을 정확히 준수하는 것이
사고 없는 고층 건설의 필수 조건입니다.

---

작업반경 체크리스트 요약

항목확인 여부

정격하중 확인	필수
반경 센서 작동	필수
장애물 위치 파악	필수
법적 기준 반영	필수
작업계획서 반경 표기	필수



---
