서론

지게차는 산업 현장에서 필수적인 물류 장비로, 효율적인 자재 운반을 가능하게 합니다. 지게차 도면 제작은 단순해 보일 수 있지만, 안전성, 기능성, 효율성을 모두 고려해야 하는 복잡한 과정입니다. 이 글에서는 지게차 설계 경험을 바탕으로 초보자도 쉽게 따라 할 수 있는 지게차 도면 제작법을 단계별로 안내하겠습니다.



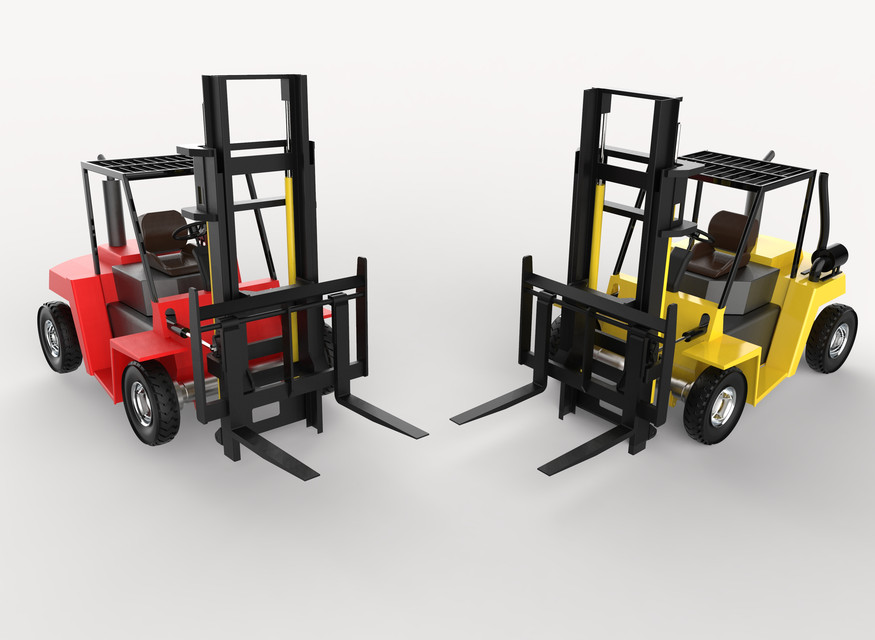

지게차의 기본 구조 이해하기

지게차 도면을 제작하기 전에 기본 구조를 이해하는 것이 중요합니다. 지게차는 크게 다음과 같은 주요 부분으로 구성됩니다:

1. 차체(Frame)

차체는 지게차의 기본 골격으로, 모든 부품이 장착되는 기초 구조입니다. 차체 설계 시 고려해야 할 주요 사항:

• 하중 분산 및 지지 능력
• 중심 안정성
• 재료 강도 및 내구성

2. 마스트(Mast) 시스템

마스트는 포크를 상하로 움직이게 하는 수직 구조물입니다. 마스트 설계 시 중요한 요소:

• 최대 인양 높이
• 자유 인양 높이
• 마스트 종류(단단 마스트, 2단 마스트, 3단 마스트 등)
• 인양 속도 및 용량

3. 포크(Fork)

포크는 실제로 화물을 들어올리는 부분입니다. 설계 고려사항:

• 포크 길이 및 폭
• 최대 하중 용량
• 포크 사이 간격 조절 기능

4. 동력 시스템

지게차의 종류에 따라 전기식, 디젤식, LPG식 등 다양한 동력 시스템이 적용됩니다. 각 시스템별 특성:

• 전기식: 배터리 용량, 충전 시스템, 모터 출력
• 내연기관식: 엔진 배기량, 연료 탱크 용량, 출력 특성

5. 유압 시스템

유압 시스템은 포크의 움직임을 제어합니다. 주요 구성요소:

• 유압 펌프
• 유압 실린더
• 제어 밸브
• 유압 호스 및 배관



도면 제작 전 준비사항

1. 요구사항 분석

성공적인 지게차 설계를 위해 다음과 같은 요구사항을 명확히 정의해야 합니다:

• 용도 및 작업 환경(실내용/실외용)
• 최대 적재 하중
• 최대 인양 높이
• 주행 속도 및 가속 요구사항
• 조작 편의성 및 인체공학적 요소
• 안전 기준 및 규정 요구사항

2. 참고 자료 수집

• 기존 지게차 모델 및 규격 검토
• 관련 산업 표준 및 안전 규정 확인(KS, ISO, ANSI 등)
• 부품 카탈로그 및 제원표 수집

3. 스케치 및 초기 개념 설계

컴퓨터 설계 프로그램을 사용하기 전에 스케치를 통해 아이디어를 발전시키는 것이 좋습니다. 이 단계에서는:

• 기본 레이아웃 스케치
• 주요 부품 배치 및 크기 비율 결정
• 작동 원리 구상



2D 도면 제작 단계별 가이드

1. 평면도(Top View) 작성

평면도는 위에서 본 지게차의 모습을 보여줍니다. 이 단계에서 작성해야 할 주요 내용:

• 차체의 전체 길이 및 폭
• 휠베이스 및 트레드 폭
• 포크의 위치 및 크기
• 운전석 위치 및 크기

주요 치수 고려사항:
- 전장(Overall Length): 일반적으로 2,500mm~4,500mm
- 전폭(Overall Width): 1,000mm~2,000mm
- 휠베이스(Wheelbase): 1,400mm~2,500mm

2. 정면도(Front View) 작성

정면도는 지게차의 전면부를 보여주며, 다음과 같은 요소가 포함됩니다:

• 마스트 구조 및 높이
• 포크 폭 및 간격
• 전체 높이
• 지상고

주요 치수 고려사항:
- 전고(Overall Height): 마스트 최소 높이, 일반적으로 2,000mm~2,500mm
- 포크 폭: 일반적으로 100mm~150mm
- 포크 간격: 조절 가능, 최대 약 1,000mm

3. 측면도(Side View) 작성

측면도는 지게차의 옆모습을 보여주며, 다음 요소가 중요합니다:

• 마스트 기울기 및 작동 범위
• 카운터웨이트 위치 및 크기
• 인양 높이
• 운전석 배치 및 형태

주요 치수 고려사항:
- 마스트 기울기: 전방 3°~6°, 후방 10°~12°
- 최대 인양 높이: 3,000mm~6,000mm
- 자유 인양 높이: 일반적으로 150mm~200mm

4. 단면도 작성

지게차의 주요 구성 요소에 대한 단면도를 작성하여 내부 구조를 명확히 표현합니다:

• 마스트 단면도
• 유압 실린더 단면도
• 차체 프레임 단면도
• 동력 전달 장치 단면도

5. 상세 부품도 작성

주요 부품에 대한 상세 도면을 작성합니다:

• 포크 상세도
• 마스트 롤러 및 베어링 배치도
• 조향 시스템 상세도
• 운전석 제어 장치 배치도



3D 모델링 접근법

현대적인 지게차 설계에서는 3D 모델링이 필수적입니다. 다음과 같은 순서로 진행하는 것이 효율적입니다:

1. 차체 프레임 모델링

• 메인 프레임 구조 설계
• 응력 분산 및 강도 고려
• 부품 장착 위치 설정

2. 구동 시스템 모델링

• 엔진/모터 배치
• 동력 전달 장치 설계
• 바퀴 및 차축 배치

3. 마스트 시스템 모델링

• 마스트 레일 설계
• 체인 및 롤러 배치
• 유압 실린더 위치 설정

4. 유압 시스템 모델링

• 유압 실린더 및 피스톤 설계
• 유압 호스 및 배관 라우팅
• 제어 밸브 배치

5. 운전석 및 제어 장치 모델링

• 운전석 설계
• 제어 레버 및 페달 배치
• 대시보드 및 표시 장치 배치



주요 부품별 설계 고려사항

1. 포크 설계

포크는 지게차의 핵심 부품으로, 다음과 같은 사항을 고려해야 합니다:

• 재질: 일반적으로 고강도 스틸 사용(SS400, SM490 등)
• 단면 형상: 하중에 따른 최적 단면 설계
• 길이 및 두께: 적재 화물의 특성에 맞게 설계
• 끝단 처리: 원활한 화물 삽입을 위한 경사 처리

2. 마스트 설계

마스트는 안정성과 강도가 중요한 부분입니다:

• 롤러 배치: 마찰 감소 및 부드러운 작동을 위한 최적 배치
• 체인 시스템: 하중 분산 및 안전율 고려
• 유압 실린더 용량: 필요 인양력 및 속도 계산
• 마스트 단 구성: 작업 환경에 따른 최적 단수 결정

3. 유압 시스템 설계

유압 시스템은 지게차의 핵심 작동 메커니즘입니다:

• 유압 펌프 용량: 필요 유량 및 압력 계산
• 실린더 사이즈: 하중 및 속도 요구사항 충족
• 밸브 시스템: 정밀 제어 및 안전 요소 고려
• 오일 쿨러: 열 발생 계산 및 냉각 용량 결정

4. 차체 프레임 설계

차체 프레임은 지게차의 기초가 되는 구조물입니다:

• 하중 분산: 집중 하중 방지 및 균일한 분산
• 강성 확보: 작업 중 뒤틀림 및 변형 방지
• 용접부 설계: 응력 집중 방지 및 내구성 확보
• 카운터웨이트 배치: 무게 중심 및 안정성 확보



표준 및 안전 규정 준수

지게차 설계 시 반드시 고려해야 할 표준 및 안전 규정:

1. 국내 표준

• KS B ISO 3691: 산업용 차량 - 안전 요구사항 및 검증
• KS B ISO 2328: 포크리프트 트럭 - 암 포크 및 포크 캐리지
• KS B ISO 5053: 산업용 트럭 - 용어

2. 국제 표준

• ISO 3691: 산업용 트럭 안전 요구사항
• ANSI/ITSDF B56.1: 저층 및 고층 산업용 트럭 안전 표준
• EN 1726: 산업용 트럭 안전

3. 안전 장치 설계

• 전복 방지 구조(ROPS: Roll-Over Protective Structure)
• 낙하물 보호 구조(FOPS: Falling Object Protective Structure)
• 후방 시야 보조 장치(백미러, 후방 카메라 등)
• 경고음 및 경고등 시스템



초보자가 흔히 범하는 실수

지게차 도면 제작 시 초보자들이 자주 범하는 실수와 그 해결방법:

1. 중량 분포 계산 오류

• 문제: 적재 시 안정성 확보 실패
• 해결책: 하중 조건별 무게 중심 계산 및 안정성 검증

2. 유압 시스템 용량 과소 설계

• 문제: 실제 작동 시 속도 및 출력 부족
• 해결책: 여유율을 고려한 유압 시스템 설계 및 시뮬레이션

3. 구조 강도 미고려

• 문제: 장기 사용 시 변형 및 파손 발생
• 해결책: FEM 분석을 통한 취약부 강화 및 보강

4. 정비성 간과

• 문제: 유지보수 어려움으로 가동률 저하
• 해결책: 주요 부품 접근성 및 교체 용이성 고려



유용한 도구 및 소프트웨어

지게차 도면 제작에 활용할 수 있는 소프트웨어 및 도구:

1. CAD 소프트웨어

• AutoCAD: 2D 도면 작성에 적합
• SolidWorks: 3D 모델링 및 시뮬레이션에 강점
• Inventor: 기계 부품 설계에 최적화
• CATIA, UG-NX: 복잡한 시스템 설계에 적합

2. 해석 소프트웨어

• ANSYS: 구조 강도 및 응력 분석
• Adams: 다물체 동역학 시뮬레이션
• FluidSIM: 유압 시스템 시뮬레이션

3. 문서화 도구

• Microsoft Visio: 도면 및 다이어그램 작성
• Adobe Illustrator: 상세 도면 및 설명서 작성
• PLM 시스템: 도면 관리 및 버전 관리



결론



지게차 도면 제작은 기계공학, 유압공학, 전기공학 등 다양한 분야의 지식이 필요한 종합적인 과정입니다. 초보자라도 이 가이드에서 제시한 단계를 따르면 기본적인 지게차 도면을 제작할 수 있습니다. 안전과 기능성을 최우선으로 하며, 표준과 규정을 준수하는 설계를 통해 신뢰할 수 있는 지게차를 개발하세요.



산업 현장에서는 효율성과 안전성이 균형을 이루는 지게차 설계가 항상 가치를 인정받습니다. 끊임없는 학습과 경험 축적을 통해 더 나은 설계자로 성장하시길 바랍니다.

---

참고 문헌

1. 한국산업표준(KS) B ISO 3691 - 산업용 차량 안전 요구사항
2. ISO 3691-1:2011 - Industrial trucks - Safety requirements and verification
3. 기계설계핸드북 - 대한기계학회
4. 유압공학 - 김홍석, 2018
5. 산업용 차량 안전 기준 - 한국산업안전보건공단
