2-4: 지게차 유압 시스템의 원리와 유지보수

지게차의 핵심 작동 메커니즘인 유압 시스템은 그 원리와 유지보수 방법을 이해하는 것이 지게차 운영과 수명에 매우 중요합니다. 이 글에서는 지게차 유압 시스템의 기본 원리부터 효과적인 유지보수 방법까지 전문적인 관점에서 설명하겠습니다.



지게차 유압 시스템의 기본 원리

유압 시스템은 파스칼의 원리를 기반으로 작동합니다. 이 원리는 밀폐된 용기 내의 유체에 가해진 압력이 유체의 모든 방향으로 동일하게 전달된다는 것입니다. 지게차에서는 이 원리를 활용하여 작은 힘으로 큰 하중을 들어올릴 수 있습니다.

주요 구성 요소

1. 유압 펌프
   • 기능: 유압유에 압력을 가해 시스템 내로 순환시킴
   • 종류: 기어 펌프, 베인 펌프, 피스톤 펌프 등
   • 특성: 엔진이나 모터에 의해 구동되며, 유량과 압력 생성

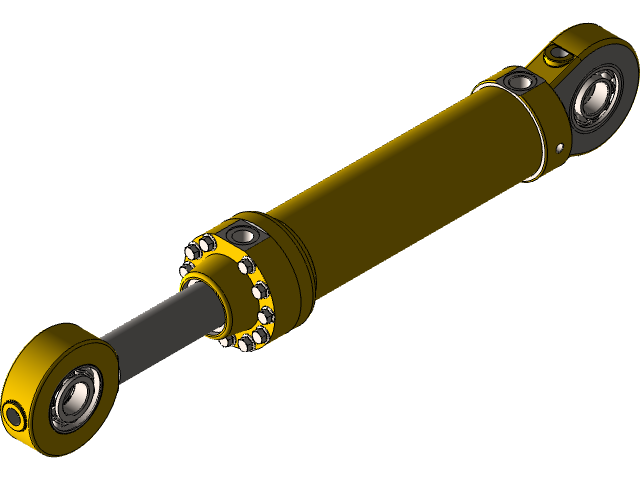

2. 유압 실린더
   • 기능: 유압 에너지를 직선 운동으로 변환
   • 구조: 피스톤, 피스톤 로드, 실린더 튜브, 실린더 헤드
   • 종류: 단동 실린더, 복동 실린더(지게차에서는 주로 복동 실린더 사용)

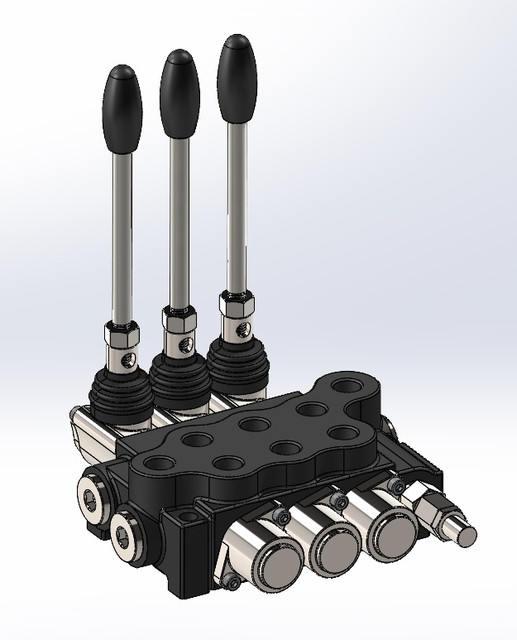

3. 제어 밸브
   • 기능: 유압유의 방향, 압력, 유량 제어
   • 종류: 방향 제어 밸브, 압력 제어 밸브, 유량 제어 밸브
   • 역할: 마스트 상승/하강, 틸트 전방/후방 등의 동작 제어
4. 유압 호스 및 배관
   • 기능: 시스템 내 유압유 이동 경로 제공
   • 고려사항: 압력 등급, 내구성, 유연성, 내마모성

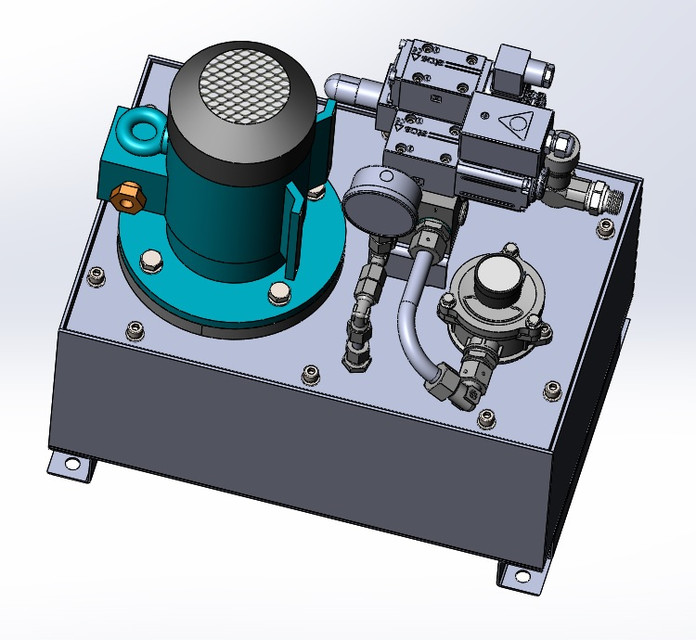

5. 유압 오일 저장 탱크(리저버)
   • 기능: 유압유 저장, 열 방출, 불순물 침전, 공기 분리
   • 구조: 리턴 라인, 필터, 벤트, 드레인 플러그 등 포함
6. 필터 및 스트레이너
   • 기능: 유압유 내 불순물 제거
   • 위치: 흡입 라인, 리턴 라인, 압력 라인 등

지게차 종합 정보 바로 가기

지게차 유압 시스템의 작동 원리

마스트 상승 메커니즘

1. 운전자가 컨트롤 레버를 상승 위치로 이동
2. 방향 제어 밸브가 열리며 유압 펌프에서 생성된 고압 유압유가 리프트 실린더로 유입
3. 실린더 내부 압력 증가로 피스톤 로드가 확장되면서 마스트 상승
4. 리프트 체인 시스템을 통해 포크 캐리지 상승

마스트 하강 메커니즘

1. 운전자가 컨트롤 레버를 하강 위치로 이동
2. 방향 제어 밸브가 전환되어 실린더에서 오일 탱크로 유압유 귀환 경로 형성
3. 포크와 캐리지의 무게에 의해 피스톤이 아래로 이동하며 마스트 하강
4. 하강 속도는 유량 제어 밸브로 조절(안전 측면에서 중요)

틸트(기울기) 메커니즘

1. 틸트 컨트롤 레버 조작 시 해당 방향 제어 밸브 작동
2. 틸트 실린더에 유압유 공급 또는 배출
3. 실린더 피스톤 로드의 확장/수축에 따라 마스트 전방/후방 기울기 조절

압력 제어 시스템

1. 릴리프 밸브: 시스템 과압 방지, 일반적으로 지게차 정격 하중의 1.1~1.25배 압력에서 작동
2. 카운터밸런스 밸브: 하중 하강 시 제어 불능 방지, 특히 호스 파열 시 안전 장치 역할
3. 시퀀스 밸브: 여러 실린더의 순차적 작동 제어



지게차 유압 시스템 유지보수

일상 점검 사항

1. 유압 오일 레벨 확인
   • 주기: 매일 작업 시작 전
   • 방법: 오일 게이지 또는 사이트 글라스 확인
   • 적정 레벨: 제조사 지정 범위 내(일반적으로 최소-최대 표시 사이)
2. 누유 점검
   • 주기: 매일 작업 시작 전 및 작업 중
   • 점검 부위: 호스 연결부, 실린더 씰, 밸브 블록, 펌프 주변
   • 조치: 경미한 누유는 연결부 조임, 심한 누유는 부품 교체
3. 호스 및 배관 상태 확인
   • 주기: 주간 점검
   • 확인 사항: 균열, 마모, 꼬임, 접힘, 노화
   • 조치: 손상된 호스는 즉시 교체(임시 수리 금지)

정기 유지보수

1. 유압 오일 교체
   • 주기: 1,000~2,000 작동 시간 또는 6개월~1년(제조사 권장 주기 준수)
   • 절차:
     • 시스템 예열로 오일 점도 낮춤
     • 드레인 플러그 개방하여 폐유 완전 배출
     • 새 오일 주입(제조사 지정 등급 및 용량 준수)
2. 필터 교체
   • 주기: 오일 교체 시 또는 압력 차이 지시계 확인 시
   • 종류: 흡입 필터, 리턴 라인 필터, 압력 라인 필터
   • 주의사항: 필터 규격 및 등급 준수, 교체 시 오염 방지
3. 실린더 점검 및 유지보수
   • 주기: 3개월 또는 500 작동 시간
   • 점검 사항:
     • 피스톤 로드 표면 손상 및 부식
     • 씰 마모 및 누유
     • 실린더 마운트 및 핀 상태
   • 유지보수: 씰 키트 교체, 피스톤 로드 크롬 도금 손상 시 교체
4. 밸브 점검 및 조정
   • 주기: 6개월 또는 1,000 작동 시간
   • 점검 사항:
     • 릴리프 밸브 압력 설정 확인
     • 방향 제어 밸브 스풀 작동 상태
     • 유량 제어 밸브 설정 확인
   • 조정: 제조사 지정 압력 및 유량 사양에 맞게 조정

문제 진단 및 해결

1. 마스트 상승 불량
   • 원인:
     • 유압유 부족
     • 펌프 고장 또는 성능 저하
     • 릴리프 밸브 설정 불량 또는 오염
     • 방향 제어 밸브 오작동
   • 해결:
     • 유압유 레벨 및 품질 확인
     • 시스템 압력 측정 및 펌프 성능 테스트
     • 릴리프 밸브 세척 또는 재설정
     • 밸브 스풀 청소 또는 교체
2. 마스트 하강 문제
   • 원인:
     • 하강 속도 제어 밸브 조정 불량
     • 실린더 씰 손상
     • 방향 제어 밸브 스풀 고착
   • 해결:
     • 하강 속도 제어 밸브 재조정
     • 실린더 씰 교체
     • 밸브 분해 청소 또는 교체
3. 유압 시스템 과열
   • 원인:
     • 유압유 레벨 부족
     • 오일 점도 부적합
     • 시스템 압력 과다
     • 오일 쿨러 기능 저하
   • 해결:
     • 적정 레벨로 유압유 보충
     • 적합한 점도의 오일로 교체
     • 릴리프 밸브 재설정
     • 오일 쿨러 청소 또는 수리
4. 소음 및 진동 과다
   • 원인:
     • 유압유 내 공기 유입(캐비테이션)
     • 펌프 마모 또는 손상
     • 호스 또는 배관 공진
   • 해결:
     • 공기 배출 및 누기 지점 확인
     • 펌프 수리 또는 교체
     • 호스 클램프 또는 지지대 보강

유압 시스템 효율화 및 수명 연장 팁

1. 적절한 유압유 선택
   • 온도 조건에 맞는 점도 선택
   • 산화 안정성 및 내마모성 고려
   • 제조사 권장 규격 준수(일반적으로 ISO VG 32, 46, 68)
2. 오염 관리
   • 깨끗한 환경에서 오일 교체 및 필터 교체 수행
   • 오일 주입 시 필터링 장비 사용
   • 호스 연결 시 커넥터 청결 유지
   • 호스 교체 시 시스템 내부 세척
3. 열 관리
   • 적정 작동 온도 유지(일반적으로 50-70°C)
   • 오일 쿨러 정기 청소
   • 과부하 작업 후 아이들링으로 열 발산
4. 올바른 운전 습관
   • 급작스러운 레버 조작 지양
   • 최대 하중 준수
   • 유압 시스템 예열 후 작업 시작
   • 작업 종료 시 포크 완전 하강



지게차 유압 시스템은 복잡하지만 체계적인 이해와 정기적인 유지보수를 통해 효율적으로 관리할 수 있습니다. 적절한 유지보수는 지게차의 성능을 최적화할 뿐만 아니라 수리 비용 절감과 안전성 향상에도 크게 기여합니다. 유압 시스템에 대한 이해를 바탕으로 일상 점검과 정기 유지보수를 철저히 수행하여 지게차의 수명을 연장하고 작업 효율성을 극대화하시기 바랍니다.
