지게차 엔진은 일반 자동차 엔진과 유사하면서도 산업용 장비로서의 특수성을 반영한 여러 특징을 갖추고 있습니다. 이번 글에서는 지게차 엔진의 구조와 작동 원리, 그리고 각 부품의 기능을 심층적으로 분석해보겠습니다.
목차
- 지게차 엔진의 기본 구조
- 지게차 엔진 종류별 특징
- 핵심 구성 요소 및 작동 원리
- 지게차 엔진의 냉각 시스템
- 연료 공급 및 연소 시스템
- 배기 및 환경 제어 시스템
- 엔진 제어 시스템
- 일반 차량 엔진과의 차이점
- 주요 고장 원인과 진단 방법
- 최신 기술 동향

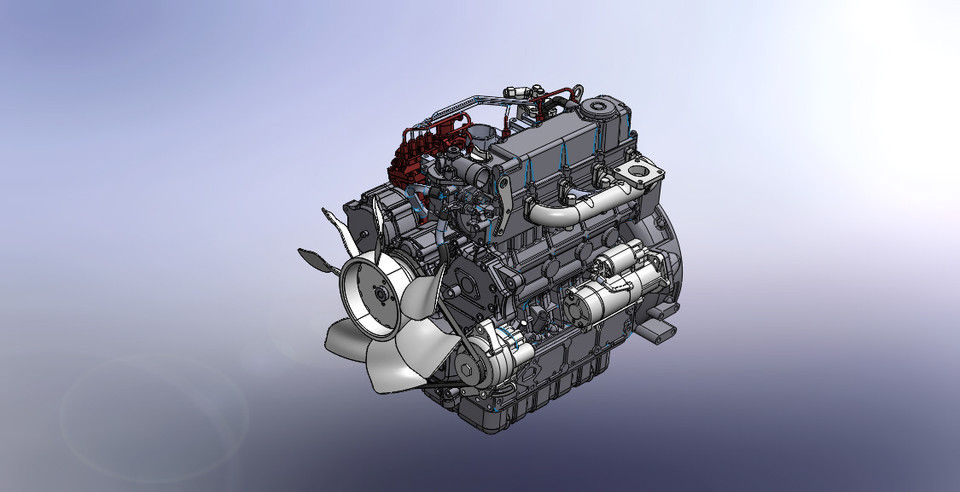

지게차 엔진의 기본 구조
지게차 엔진은 크게 내연기관 방식을 채택하며, 디젤(경유), LPG, 가솔린(휘발유) 등의 연료를 사용합니다. 산업용 지게차에서는 특히 디젤 엔진과 LPG 엔진이 널리 사용됩니다. 기본적인 구조는 다음과 같습니다:
- 실린더 블록: 엔진의 기본 골격으로 실린더, 크랭크축, 캠축 등을 지지
- 실린더 헤드: 연소실을 형성하며 밸브 등 핵심 부품 장착
- 피스톤 및 커넥팅 로드: 연소 에너지를 기계적 운동으로 변환
- 크랭크축: 피스톤의 상하 운동을 회전 운동으로 변환
- 밸브 트레인: 흡기 및 배기 밸브와 그 작동 메커니즘
- 타이밍 시스템: 실린더 내 연소 타이밍을 제어
지게차 엔진은 일반적으로 견고성과 내구성을 강조하여 설계되며, 장시간 연속 작동을 견딜 수 있는 구조를 갖추고 있습니다.
지게차 엔진 종류별 특징
디젤 엔진
구조적 특징:
- 압축착화 방식(고압축비)
- 고압 연료 분사 시스템
- 강화된 실린더 블록과 헤드
- 견고한 커넥팅 로드와 크랭크축
- 터보차저 적용 모델 증가
성능 특성:
- 높은 토크 출력
- 저속에서 강력한 성능 발휘
- 연료 효율성 우수
- 내구성과 수명이 긴 편
- 냉각 시스템이 잘 발달됨
LPG 엔진
구조적 특징:
- 스파크 점화 방식
- 기화기 또는 인젝션 시스템
- 특수 연료 믹서/기화기
- 전용 연료 공급 시스템
- 비교적 가벼운 실린더 구조
성능 특성:
- 깨끗한 연소와 적은 배기가스
- 실내 작업에 적합
- 시동성이 우수함
- 디젤 대비 소음이 적음
- 유지보수가 비교적 단순
가솔린 엔진
구조적 특징:
- 스파크 점화 방식
- 중량이 가벼운 구조
- 낮은 압축비
- 전자식 연료 분사 증가 추세
- 최신 모델은 촉매 변환기 장착
성능 특성:
- 높은 회전수에서 좋은 성능
- 소음이 적은 편
- 시동과 워밍업이 빠름
- 연료 효율은 디젤보다 낮음
- 실내외 겸용 작업 가능
핵심 구성 요소 및 작동 원리
실린더 블록과 헤드
지게차 엔진의 실린더 블록은 고강도 주철 또는 알루미늄 합금으로 제작되며, 특히 디젤 엔진의 경우 높은 압축비와 압력을 견디기 위해 매우 견고하게 설계됩니다. 실린더 헤드는 연소실 형상과 밸브 배열이 특히 중요하며, 최근에는 효율적인 연소를 위한 다양한 연소실 설계가 적용됩니다.
실린더 블록 특징:
- 워터 재킷(water jacket)이 내장되어 효율적 냉각
- 오일 채널이 정교하게 설계됨
- 진동 감소를 위한 구조적 보강
- 크랭크샤프트 베어링 지지 구조
- 내마모성 실린더 라이너 적용
실린더 헤드 특징:
- 4밸브 기술 증가 추세
- 효율적 열 분산 설계
- 연소실 형상의 최적화
- 견고한 밸브 시트와 가이드
- 디젤의 경우 고압 인젝터 장착 구조
피스톤 어셈블리
지게차 엔진의 피스톤은 고온, 고압 환경에서 작동하기 때문에 특수 합금으로 제작되며, 특히 디젤 엔진의 경우 높은 압축비를 견디기 위한 강화된 설계가 적용됩니다.
주요 구성 요소:
- 피스톤 크라운: 연소 압력을 직접 받는 부분
- 피스톤 링: 압축 링과 오일 링으로 구성
- 피스톤 핀: 피스톤과 커넥팅 로드 연결
- 커넥팅 로드: 피스톤 운동을 크랭크축에 전달
- 크랭크축 베어링: 마찰 감소와 내구성 확보
작동 특성:
- 디젤 엔진: 피스톤 크라운에 연소실(토로이달형 등) 가공
- LPG/가솔린: 비교적 평평한 피스톤 크라운
- 열팽창 제어를 위한 정밀 간극 설계
- 오일 소모 최소화를 위한 오일 링 구조
- 내구성을 위한 특수 코팅 적용
밸브 트레인 시스템
지게차 엔진의 밸브 시스템은 엔진 종류와 용도에 따라 OHV(오버헤드 밸브) 또는 OHC(오버헤드 캠) 방식을 채택하며, 최근에는 DOHC(더블 오버헤드 캠) 방식도 적용되고 있습니다.
주요 구성 요소:
- 흡기 및 배기 밸브
- 밸브 스프링과 리테이너
- 밸브 리프터 또는 태핏
- 푸시로드(OHV 방식)
- 로커암 또는 캠 팔로워
- 캠샤프트
특징:
- 내열성이 우수한 재질의 밸브
- 내구성 강화 밸브 시트
- 정밀한 밸브 타이밍 제어
- 유압식 태핏 증가 추세
- 저소음 및 저마모 설계
지게차 엔진의 냉각 시스템
지게차는 자동차와 달리 제한된 공간에서 고부하 작업을 지속하기 때문에 냉각 시스템이 특히 중요합니다. 일반적으로 수냉식 방식을 채택하며, 효율적인 열 방출을 위한 설계가 적용됩니다.
주요 구성 요소:
- 라디에이터: 열교환을 위한 핵심 부품
- 워터 펌프: 냉각수 순환 담당
- 서모스탯: 냉각수 온도 제어
- 냉각 팬: 강제 공기 순환
- 확장 탱크: 냉각수 보충과 압력 조절
특징:
- 고효율 라디에이터 설계
- 가혹한 작업 환경 대응 냉각 용량
- 별도의 오일 쿨러 장착(유압 시스템용)
- 온도 감지 및 경고 시스템
- 자동 팬 제어 시스템(최신 모델)
연료 공급 및 연소 시스템
지게차 엔진의 연료 공급 시스템은 엔진 종류에 따라 크게 다르며, 각각 고유한 특성을 갖습니다.
디젤 엔진 연료 시스템
구성 요소:
- 연료 탱크 및 필터
- 저압 공급 펌프
- 고압 인젝션 펌프
- 인젝터(분사 노즐)
- 연료 라인 및 귀환 시스템
최신 기술:
- 커먼레일 직접 분사 시스템
- 전자 제어 인젝터
- 다단계 분사 기술
- 연료 압력 센서 및 제어
- 정밀 분사 타이밍 제어
LPG 엔진 연료 시스템
구성 요소:
- LPG 탱크 및 게이지
- 레귤레이터(감압기)
- 기화기 또는 믹서
- 전자 제어 밸브
- 연료 차단 안전 시스템
특징:
- 액체 상태에서 기체로 변환 과정
- 혼합기 농도 자동 조절
- 안전 차단 기능 강화
- 전자식 제어 증가 추세
- 연료 탱크 안전 설계
가솔린 엔진 연료 시스템
구성 요소:
- 연료 탱크 및 필터
- 전기식 연료 펌프
- 인젝터 또는 기화기
- 연료 압력 레귤레이터
- 연료 레일(인젝션 시스템)
최신 기술:
- 다점 분사 시스템(MPI)
- 전자 제어 연료 분사
- 연료 압력 최적화
- 공연비 정밀 제어
- 저공해 기술 적용
배기 및 환경 제어 시스템
최근 강화되는 환경 규제에 대응하기 위해 지게차 엔진에도 다양한 배기가스 저감 장치가 적용되고 있습니다.
주요 구성 요소:
- 배기 매니폴드
- 머플러 및 소음기
- 촉매 변환기(가솔린/LPG)
- 디젤 산화 촉매(DOC)
- 디젤 미립자 필터(DPF)
- 선택적 촉매 환원장치(SCR, 최신 디젤)
특징:
- 배기가스 재순환(EGR) 시스템
- 요소수(AdBlue) 분사 시스템
- 미립자 포집 및 재생 기능
- NOx 저감 기술
- 배기가스 온도 센서 등 다양한 모니터링
엔진 제어 시스템
현대 지게차 엔진은 컴퓨터 제어 시스템을 통해 최적의 성능과 연비, 그리고 배기가스 저감을 실현합니다.
주요 구성 요소:
- 엔진 제어 유닛(ECU)
- 다양한 센서 네트워크
- 산소 센서
- 크랭크 위치 센서
- 냉각수 온도 센서
- 흡기 압력/온도 센서
- 노킹 센서(가솔린/LPG)
- 액추에이터 시스템
- 진단 포트 및 통신 시스템
기능:
- 연료 분사량 및 타이밍 제어
- 점화 타이밍 제어(가솔린/LPG)
- 공회전 속도 제어
- 엔진 보호 기능
- 자가 진단 및 고장 코드 저장
- 작업 모드별 성능 최적화
일반 차량 엔진과의 차이점
지게차 엔진은 일반 차량 엔진과 비교하여 다음과 같은 주요 차이점을 가집니다:
- 내구성 중심 설계
- 더 견고한 내부 구성 요소
- 장시간 지속 작동을 위한 강화된 냉각
- 마모 저항성이 높은 소재 사용
- 부하 패턴 최적화
- 저속 고토크 특성 강화
- 급격한 부하 변동에 대응하는 설계
- 유압 펌프 구동을 위한 출력 특성
- 작업 환경 고려
- 분진, 열악한 환경에 대한 보호 강화
- 더 효율적인 에어 필터 시스템
- 극한 온도 환경 대응 설계
- 서비스 접근성
- 현장 정비를 고려한 구조
- 주요 소모품 교체 용이성
- 진단 시스템 단순화
- 운용 패턴 차이
- 수직 하중 처리를 위한 구조 보강
- 지게차 특유의 작동 사이클 고려
- 전후진 빈번한 작동 최적화
주요 고장 원인과 진단 방법
일반적 고장 원인
- 냉각 시스템 문제
- 라디에이터 막힘
- 워터 펌프 고장
- 냉각수 누수
- 서모스탯 불량
- 연료 시스템 문제
- 연료 필터 막힘
- 인젝터 마모 또는 막힘
- 연료 펌프 성능 저하
- 연료 라인 공기 유입
- 흡/배기 시스템 문제
- 에어 필터 막힘
- 배기 계통 막힘
- EGR 밸브 카본 침착
- 터보차저 손상(터보 모델)
- 윤활 시스템 문제
- 오일 부족 또는 오염
- 오일 펌프 마모
- 오일 통로 막힘
- 베어링 마모
진단 방법
- 기본 점검
- 엔진 소음 및 진동 분석
- 배기가스 색상 확인
- 오일 및 냉각수 상태 검사
- 연료 소모량 모니터링
- 전자 진단
- 진단 장비를 통한 고장 코드 확인
- 센서 데이터 실시간 모니터링
- 액추에이터 테스트
- 압력 및 성능 테스트
- 기계적 진단
- 압축 압력 측정
- 실린더 누설 테스트
- 오일 압력 테스트
- 냉각 시스템 압력 테스트
최신 기술 동향
지게차 엔진도 환경 규제 강화와 기술 발전에 맞춰 지속적으로 진화하고 있습니다:
- 친환경 기술
- 하이브리드 시스템 도입
- 바이오 연료 호환성 강화
- 배기가스 저감 시스템 고도화
- 연료 절감 기술 적용
- 스마트 기술 통합
- IoT 기반 원격 모니터링
- 예측 정비 알고리즘
- 실시간 엔진 성능 최적화
- 작업 패턴 학습 및 적응 기능
- 신뢰성 향상 기술
- 내구성 강화 소재 적용
- 마찰 저감 코팅 기술
- 정밀 가공 기술 도입
- 신뢰성 테스트 강화
- 전동화 대응
- 마일드 하이브리드 시스템
- 발전기 통합 설계
- 시동/정지 자동화 시스템
- 전기 시스템 호환성 강화
결론
지게차 엔진은 산업용 장비로서의 특수성을 반영하여 내구성, 신뢰성, 출력 특성, 유지보수 용이성에 중점을 두고 설계됩니다. 최근에는 환경 규제와 기술 발전에 따라 전자 제어 시스템과 배기가스 저감 장치가 더욱 중요해지고 있으며, 하이브리드 기술이나 대체 연료 호환성도 주목받고 있습니다.
지게차 엔진의 설계와 작동 원리를 이해하면 장비 선택, 운용, 유지보수에 큰 도움이 됩니다. 작업 환경과 용도에 맞는 엔진 타입 선택은 물론, 효율적인 운용과 예방 정비를 통해 장비 수명 연장과 비용 절감에 기여할 수 있습니다.
