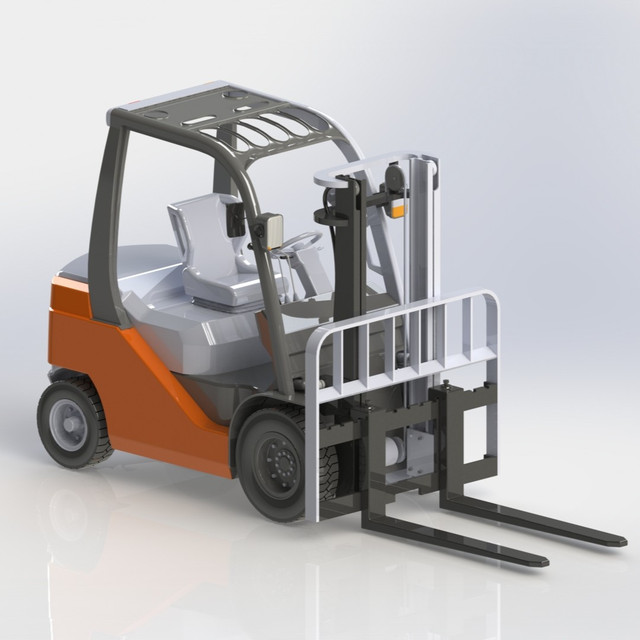

서론: 지게차의 구성 이해하기
지게차는 복잡한 기계 장비로, 다양한 부품들이 유기적으로 결합되어 효율적인 하중 이동을 가능하게 합니다. 각 부품의 기능과 역할을 정확히 이해하는 것은 지게차의 안전한 운행, 효율적인 유지보수, 그리고 장비 수명 연장에 있어 필수적입니다.
이 글에서는 지게차의 주요 부품들을 각 시스템별로 분류하고, 각 부품의 기능과 역할, 그리고 중요성에 대해 상세히 알아보겠습니다. 지게차 운전자, 정비사, 관리자 모두에게 유용한 정보가 될 것입니다.
주행 및 지지 시스템
프레임 (Frame)
- 기능: 지게차의 골격을 형성하며 모든 부품을 지지
- 특징: 고강도 강철로 제작되어 무거운 하중을 견딜 수 있는 구조
- 중요성: 프레임의 구조적 무결성은 지게차 전체의 안전성과 직결됨
바퀴 및 타이어 (Wheels & Tires)
- 기능: 지게차의 이동과 하중 분산을 담당
- 종류:
- 구동륜(Drive Wheels): 동력을 전달받아 지게차를 움직이는 바퀴
- 조향륜(Steering Wheels): 방향 전환을 담당하는 바퀴
- 캐스터 휠(Caster Wheels): 안정성을 추가로 제공하는 보조 바퀴
- 타이어 유형:
- 쿠션 타이어(Cushion Tires): 실내용, 매끄러운 표면
- 공압 타이어(Pneumatic Tires): 실외용, 험지 주행
- 솔리드 타이어(Solid Tires): 펑크 걱정 없음, 내구성 높음

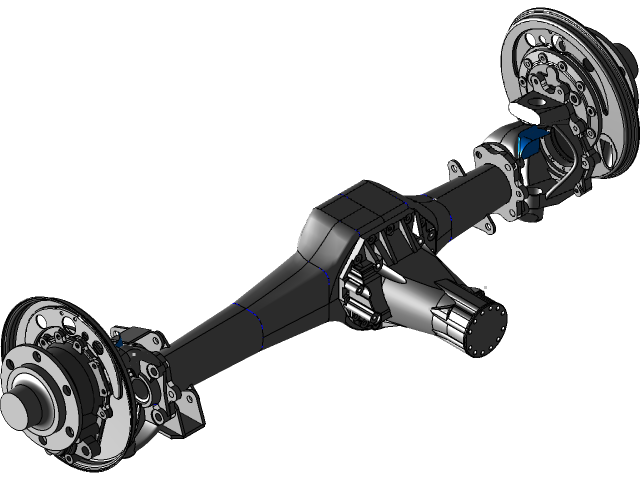

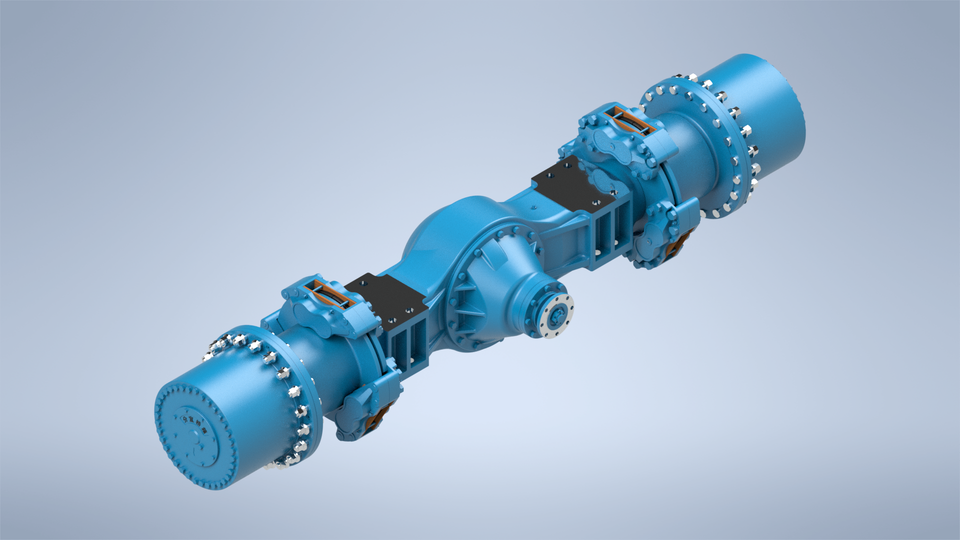

액슬 (Axles)
- 기능: 바퀴를 지지하고 차체와 연결
- 종류:
- 구동 액슬(Drive Axle): 엔진/모터의 동력을 바퀴로 전달
- 스티어링 액슬(Steering Axle): 방향 전환을 위해 회전 가능
카운터웨이트 (Counterweight)
- 기능: 지게차 후방에 위치하여 전방의 하중과 균형을 맞춤
- 특징: 지게차 모델별 최적의 무게로 설계됨
- 중요성: 불충분한 카운터웨이트는 전복 위험을 증가시킴
동력 시스템

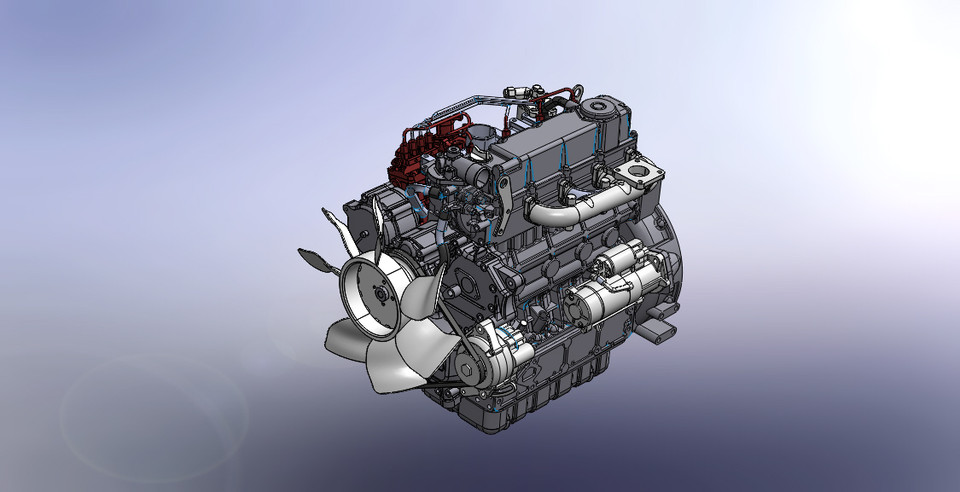

내연기관 (엔진)
- 기능: 화석 연료를 연소시켜 기계적 에너지 생성
- 종류:
- 디젤 엔진: 높은 토크, 연료 효율성, 대형 지게차에 주로 사용
- LPG 엔진: 낮은 배출가스, 실내외 겸용, 중형 지게차에 흔함
- 가솔린 엔진: 가격 효율적, 소형 지게차에 사용
- 주요 부품:
- 연료 시스템: 연료 탱크, 인젝터, 펌프
- 냉각 시스템: 라디에이터, 워터 펌프, 냉각수
- 배기 시스템: 머플러, 촉매 변환기
- 공기 필터: 엔진으로 들어가는 공기 정화

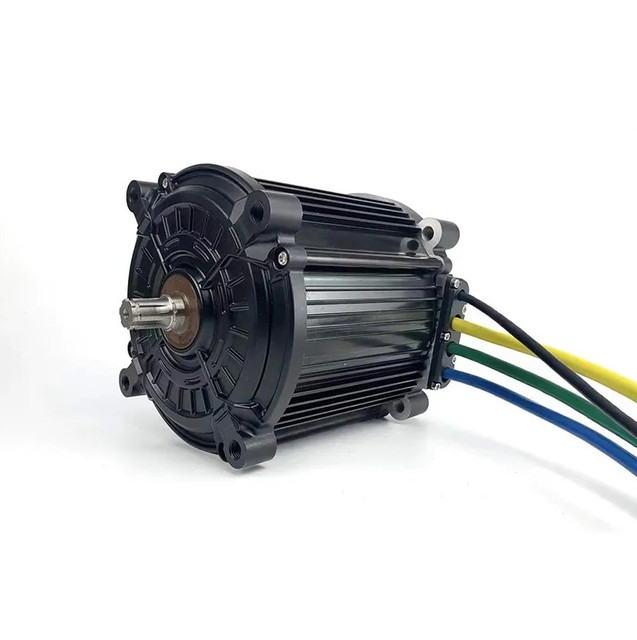

전기 모터 (Electric Motor)
- 기능: 전기 에너지를 기계적 에너지로 변환
- 종류:
- DC 모터: 제어가 간단하나 유지보수 필요
- AC 모터: 유지보수가 적고 효율적이나 제어 시스템 복잡
- BLDC 모터: 고효율, 긴 수명, 정밀 제어 가능
- 관련 부품:
- 배터리: 에너지 저장 (납축전지, 리튬이온 등)
- 컨트롤러: 모터 속도 및 토크 제어
- 충전기: 배터리 재충전
트랜스미션 (Transmission)
- 기능: 엔진/모터의 동력을 바퀴로 전달하며 속도와 토크 조절
- 종류:
- 수동 변속기: 기어 비율을 수동으로 변경
- 자동 변속기: 자동으로 기어 비율을 조정
- 무단변속기(CVT): 연속적인 기어 비율 변화
- 유체 동력 전달장치: 유압을 이용한 동력 전달
- 주요 부품:
- 클러치: 동력 연결/분리
- 기어박스: 기어 비율 변경
- 드라이브샤프트: 동력을 액슬로 전달
유압 시스템

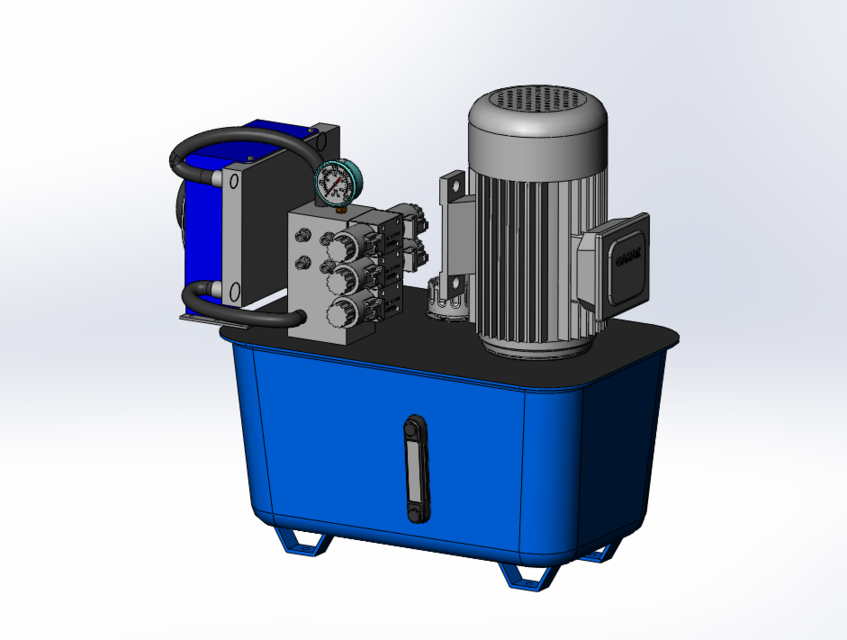

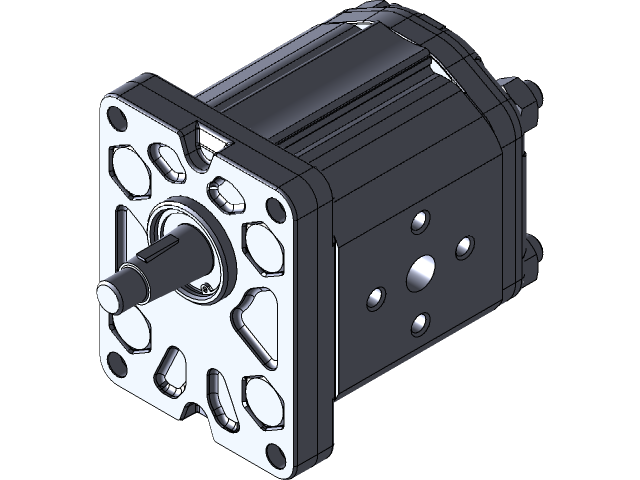

유압 펌프 (Hydraulic Pump)
- 기능: 유압 오일에 압력을 가해 유압 에너지 생성
- 종류:
- 기어 펌프: 단순하고 내구성 있음
- 베인 펌프: 효율적이고 소음 적음
- 피스톤 펌프: 고압에 적합, 정밀 제어 가능
- 중요성: 지게차의 인양 능력과 직접 연관됨

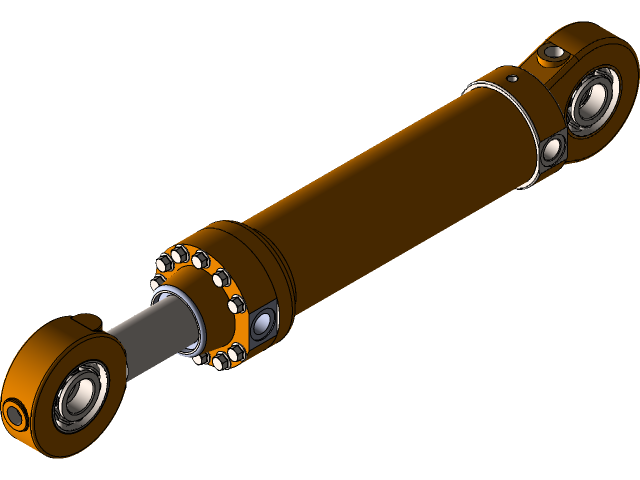

유압 실린더 (Hydraulic Cylinders)
- 기능: 유압 에너지를 직선 운동으로 변환
- 주요 유압 실린더:
- 리프트 실린더: 마스트를 통해 포크를 위아래로 이동
- 틸트 실린더: 마스트의 전후 기울기 조절
- 사이드 시프트 실린더: 포크의 좌우 이동 제어
- 구성 요소:
- 실린더 바디: 압력을 견디는 외부 케이스
- 피스톤: 유압을 기계적 힘으로 변환
- 실린더 로드: 외부로 연장되어 작업 수행
- 씰(Seals): 유압 오일 누출 방지

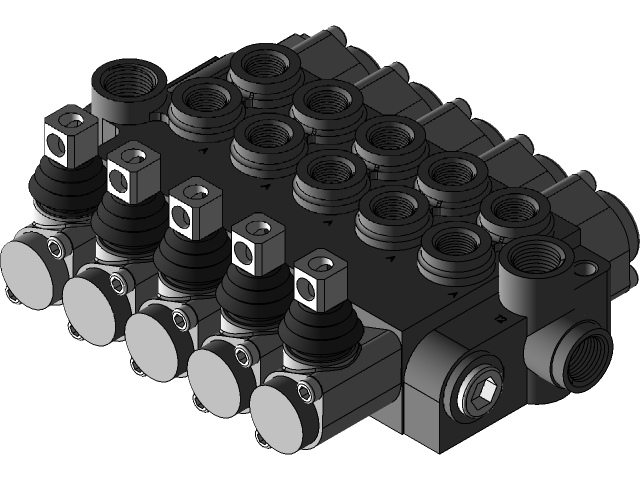

유압 제어 밸브 (Control Valves)
- 기능: 유압 오일의 흐름과 압력을 제어
- 종류:
- 방향 제어 밸브: 유압 흐름의 방향 결정
- 압력 제어 밸브: 시스템 내 압력 조절
- 유량 제어 밸브: 유압 오일의 흐름량 조절
- 중요성: 정확한 제어와 안전한 작동 보장
유압 오일 탱크 및 필터
- 기능: 유압 오일 저장 및 정화
- 구성 요소:
- 오일 탱크: 충분한 양의 유압 오일 저장
- 리턴 필터: 시스템으로 돌아오는 오일 정화
- 흡입 필터: 펌프로 들어가는 오일 정화
- 브리더(Breather): 탱크 내부 압력 조절
- 중요성: 오염된 유압 오일은 시스템 손상 초래

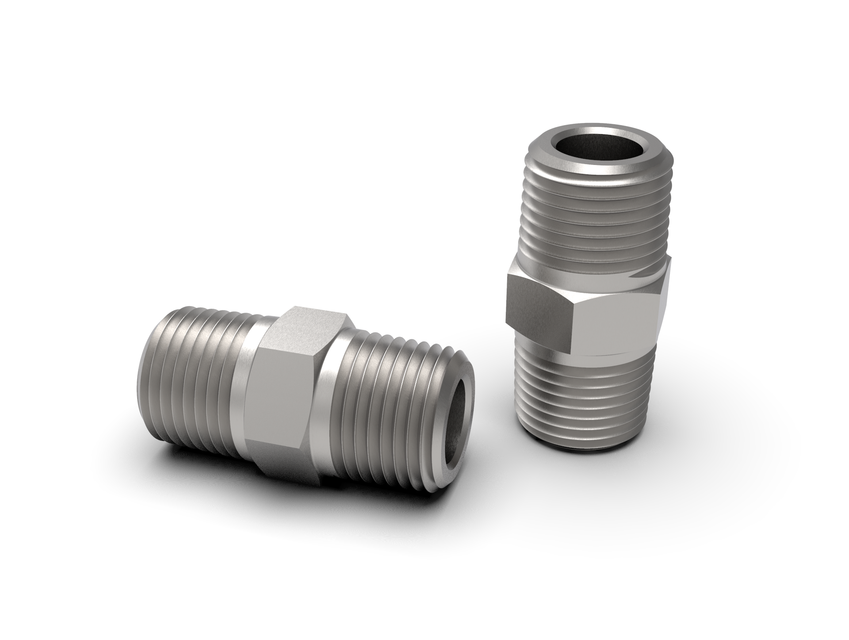

유압 호스 및 피팅 (Hoses & Fittings)
- 기능: 유압 오일을 시스템 내 다양한 부품으로 전달
- 종류:
- 고압 호스: 펌프에서 밸브, 실린더로의 흐름
- 리턴 호스: 밸브, 실린더에서 탱크로의 흐름
- 흡입 호스: 탱크에서 펌프로의 흐름
- 중요성: 누유는 시스템 성능 저하 및 안전 위험 초래
마스트 및 포크 어셈블리

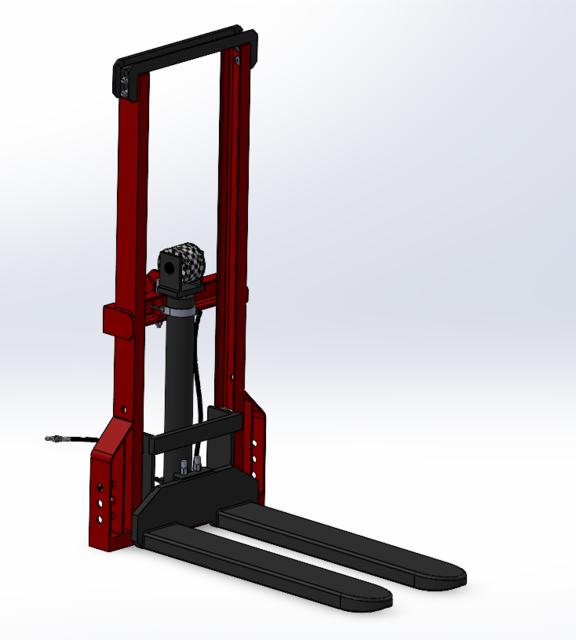

마스트 (Mast)
- 기능: 포크의 수직 이동을 위한 가이드 레일 제공
- 종류:
- 단단 마스트(Single Stage): 단순한 구조, 제한된 높이
- 2단 마스트(Two Stage): 중간 높이, 자유 인양 가능
- 3단 마스트(Three Stage): 높은 인양 높이, 복잡한 구조
- 구성 요소:
- 외부 마스트: 기본 지지 구조
- 내부 마스트: 텔레스코픽 방식으로 확장
- 마스트 채널: 롤러와 체인 가이드
- 마스트 롤러: 마스트 부품 간 원활한 이동 지원
캐리지 (Carriage)
- 기능: 포크를 지지하고 마스트를 따라 이동
- 종류:
- 표준 캐리지: 기본적인 포크 지지
- 사이드 시프트 캐리지: 포크의 좌우 이동 가능
- 포지셔너 캐리지: 포크 간격 조절 가능
- 중요성: ITA(Industrial Truck Association) 표준에 따른 호환성

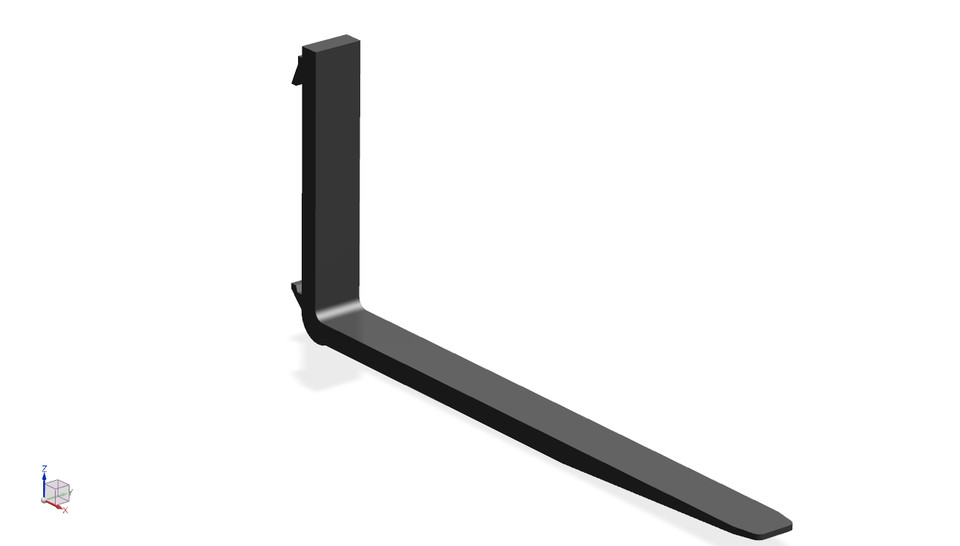

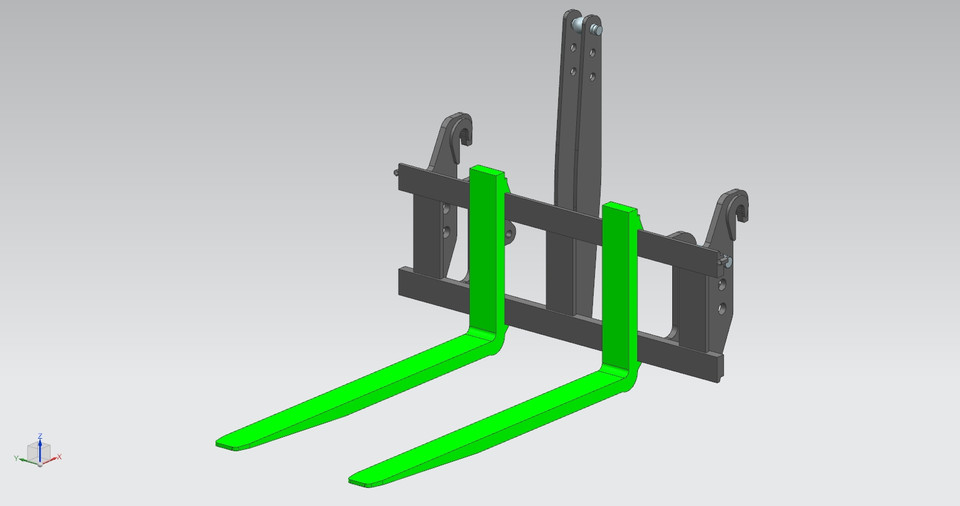

포크 (Forks)
- 기능: 실제로 화물을 들어 올리는 부분
- 종류:
- 표준 포크: 일반적인 팔레트 작업용
- 연장 포크: 길이가 긴 화물 취급용
- 블록 포크: 벽돌, 블록 등 특수 화물용
- 중요 특성:
- 길이: 화물 크기에 맞게 다양함
- 두께: 하중 용량에 따라 결정
- 간격 조절: 다양한 화물 크기 수용
체인 및 풀리 시스템 (Chain & Pulley System)
- 기능: 유압 실린더의 힘을 캐리지로 전달
- 구성 요소:
- 리프팅 체인: 캐리지를 마스트에 연결
- 풀리(Pulley): 체인의 방향 전환 및 기계적 이점 제공
- 앵커 핀: 체인의 고정점
- 중요성: 부하 분산 및 균등한 인양 제공

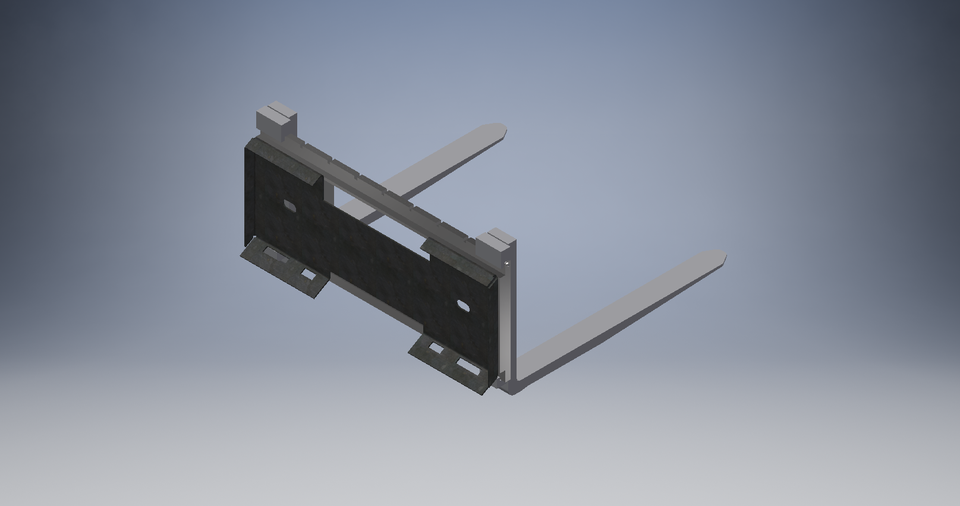

부착물 인터페이스 (Attachment Interface)
- 기능: 다양한 부착물 장착을 위한 연결 지점
- 종류:
- 퀵 커플러(Quick Coupler): 빠른 부착물 교체
- 캐리지 바(Carriage Bar): 부착물 장착 기준점
- 유압 커플링: 부착물 작동을 위한 유압 연결
- 일반적인 부착물:
- 클램프: 상자, 드럼 등 특수 화물 취급
- 로테이터: 화물 회전
- 사이드 시프터: 포크의 정밀한 위치 조정
- 푸셔(Pusher): 화물을 밀어내는 장치
운전석 및 제어 장치
운전석 (Operator's Compartment)
- 기능: 운전자가 지게차를 조작하는 공간
- 구성 요소:
- 시트: 운전자의 편안함과 안전 지원
- 안전 캐노피(Overhead Guard): 낙하물로부터 보호
- 발판 및 손잡이: 승하차 지원
- 조향 휠/레버: 방향 제어
제어 장치 (Controls)
- 기능: 지게차의 모든 기능을 제어
- 주요 제어 장치:
- 가속 페달: 속도 조절
- 브레이크 페달: 감속 및 정지
- 클러치 페달: 수동 변속기에서 사용
- 파킹 브레이크: 주차 시 고정
- 리프트 레버: 포크 높이 조절
- 틸트 레버: 마스트 기울기 조절
- 사이드 시프트 레버: 포크 좌우 이동
- 전진/후진 선택 레버: 주행 방향 결정
계기판 (Dashboard/Instrument Panel)
- 기능: 지게차 상태 정보 표시
- 주요 게이지 및 표시기:
- 시간계(Hour Meter): 작동 시간 기록
- 연료/배터리 게이지: 남은 에너지 표시
- 온도 게이지: 엔진/모터 온도 표시
- 경고등: 오작동 또는 위험 상태 알림
- 하중 표시기: 현재 들고 있는 하중 표시(옵션)
- 방향 지시등: 회전 신호
안전 장치
운전자 보호 시스템
- 기능: 운전자의 안전 보장
- 주요 장치:
- 오버헤드 가드(Overhead Guard): 낙하물로부터 보호
- 백레스트(Backrest Extension): 화물이 운전자 쪽으로 미끄러지는 것 방지
- 안전벨트: 충돌 또는 전복 시 운전자 보호
- 충격 흡수 시트: 진동 및 충격 감소
운전자 감지 시스템 (Operator Presence System)
- 기능: 운전자가 자리를 비울 경우 지게차 작동 중지
- 구성 요소:
- 시트 스위치: 운전자 무게 감지
- 인터록 시스템: 운전자 부재 시 기능 제한
- 알람 시스템: 경고음 발생
- 중요성: 무인 지게차로 인한 사고 방지
경고 및 신호 장치
- 기능: 주변 작업자에게 지게차 작동 알림
- 종류:
- 후진 경고음: 후진 시 자동 작동
- 경고등: 지게차 작동 시 시각적 신호
- 혼(Horn): 수동 경고 신호
- 블루/레드 스팟 라이트: 지게차 접근 경로 표시
- 스트로브 라이트: 지게차 작동 상태 표시
속도 제한 및 안정성 제어 시스템
- 기능: 안전한 속도 유지 및 안정성 확보
- 주요 시스템:
- 속도 제한기: 최대 속도 제한
- 급회전 제어: 회전 시 자동 감속
- 경사로 제어: 경사로에서의 속도 제한
- 하중 감지 시스템: 하중에 따른 성능 조절
- 안정성 제어 시스템: 전복 위험 감지 및 방지
전기 및 전자 시스템
전기 시스템 (기본)
- 기능: 지게차의 기본 전기 기능 제공
- 구성 요소:
- 배터리: 전기 에너지 저장 (시동용 또는 주 동력원)
- 알터네이터/제너레이터: 내연기관 지게차에서 전기 생성
- 전기 배선 하네스: 전기 신호 및 전력 전달
- 퓨즈 및 회로 차단기: 과전류 보호
- 조명 시스템: 헤드라이트, 테일라이트, 작업등
전자 제어 시스템 (Electronic Control Systems)
- 기능: 지게차의 다양한 기능을 정밀하게 제어
- 주요 시스템:
- ECU(Engine Control Unit): 엔진 성능 최적화
- TCU(Transmission Control Unit): 변속기 제어
- HCU(Hydraulic Control Unit): 유압 시스템 정밀 제어
- BMS(Battery Management System): 전동 지게차의 배터리 관리
- 디스플레이 컨트롤러: 운전자 인터페이스 제어
센서 시스템 (Sensors)
- 기능: 지게차 상태 및 환경 정보 수집
- 주요 센서:
- 하중 센서: 현재 들고 있는 무게 측정
- 높이 센서: 포크 높이 감지
- 기울기 센서: 마스트 각도 및 차체 기울기 감지
- 속도 센서: 주행 속도 측정
- 위치 센서: 다양한 부품의 위치 감지
- 온도 센서: 엔진, 유압 시스템 등의 온도 모니터링
- 근접 센서: 장애물 감지(고급 모델)
진단 시스템 (Diagnostic Systems)
- 기능: 지게차 오작동 감지 및 문제 해결 지원
- 구성 요소:
- 온보드 진단(OBD) 포트: 외부 진단 장비 연결
- 오류 코드 시스템: 문제 식별 및 저장
- 데이터 로깅: 작동 데이터 기록
- 알림 시스템: 정비 필요성 알림
부품 관리 및 유지보수 팁
일상 점검 항목
- 시각적 검사:
- 유압 호스 누유 확인
- 타이어 마모 및 손상 확인
- 포크 균열 또는 변형 확인
- 마스트 체인 장력 및 상태 확인
- 유체 레벨 확인:
- 엔진 오일(내연기관)
- 유압 오일
- 냉각수(내연기관)
- 브레이크 오일
- 배터리 전해액(해당 시)
정기 유지보수 일정
- 50시간/주간 유지보수:
- 그리스 주입 지점 윤활
- 필터 상태 확인
- 배터리 단자 청소(전동 지게차)
- 250시간/월간 유지보수:
- 엔진 오일 및 필터 교체(내연기관)
- 드라이브 체인 장력 조정
- 브레이크 조정 및 확인
- 500시간/분기 유지보수:
- 유압 필터 교체
- 트랜스미션 오일 확인
- 냉각 시스템 플러싱(내연기관)
- 1000시간/연간 유지보수:
- 유압 오일 교체
- 연료 필터 교체(내연기관)
- 마스트 체인 검사 및 조정
- 모든 베어링 윤활
부품별 교체 주기
- 수명이 짧은 소모품:
- 엔진 오일: 250시간마다
- 에어 필터: 500시간마다
- 유압 필터: 500시간마다
- 브레이크 패드: 마모 상태에 따라
- 타이어: 마모 상태에 따라
- 중간 수명 부품:
- 유압 호스: 2-3년 또는 상태에 따라
- 배터리: 전동 지게차 3-5년
- 스파크 플러그: 1000시간(LPG/가솔린)
- 팬 벨트: 1-2년
- 장수명 부품:
- 유압 실린더: 오버홀 3-5년
- 마스트 체인: 3-5년 또는 상태에 따라
- 포크: 5년 이상(안전 검사 필수)
- 엔진/모터: 오버홀 5-7년
부품 품질 및 호환성
- OEM vs 애프터마켓 부품:
- OEM 부품: 정확한 호환성, 높은 품질, 높은 가격
- 애프터마켓 부품: 가격 경쟁력, 품질 변동성
- 품질 확인 팁:
- 인증 마크 확인
- 제조업체 보증 확인
- 재질 사양 확인
- 호환성 확인 방법:
- 모델 번호 및 일련 번호 확인
- 부품 번호 크로스 레퍼런스
- 제조업체 지침 확인
결론
지게차의 각 부품은 전체 시스템의 일부로서 중요한 역할을 담당합니다. 부품의 기능과 역할을 정확히 이해하는 것은 효율적인 운영, 안전한 작업 환경 조성, 그리고 장비의 수명 연장에 필수적입니다.
정기적인 점검과 적절한 유지보수를 통해 지게차의 모든 부품이 최적의 상태로 작동할 수 있도록 하는 것이 중요합니다. 이는 작업 효율성 향상뿐만 아니라 비용 절감과 안전 사고 예방에도 크게 기여합니다.
지게차 부품에 대한 지식은 운전자, 정비사, 관리자 모두에게 필수적인 요소입니다. 이 글이 지게차의 다양한 부품과 그 기능에 대한 이해를 높이는 데 도움이 되길 바랍니다.
참고 문헌
- 한국산업안전보건공단, "산업용 지게차 부품 및 유지보수 가이드", 2024
- 대한기계학회, "물류장비 설계 및 유지보수 핸드북", 2023
- ISO 3691, "Industrial trucks - Safety requirements and verification"
- 한국물류협회, "지게차 운영 및 관리 매뉴얼", 2024
- Journal of Industrial Maintenance & Plant Operation, "Forklift Component Management", Vol. 22, 2023
이 글은 지게차 부품에 관한 전문적인 지식을 제공하기 위해 작성되었습니다. 실제 지게차 부품 교체 및 유지보수 작업은 전문가의 지침에 따라 수행해야 합니다.
