서론: 지게차 설계의 중요성
지게차는 물류, 건설, 제조업 등 다양한 산업 현장에서 없어서는 안 될 중요한 장비입니다. 효율적인 자재 운반과 적재를 담당하는 지게차의 설계는 생산성, 안전성, 경제성 등 여러 측면에서 매우 중요한 의미를 갖습니다.
지게차 설계는 단순한 기계 공학을 넘어 인간공학, 안전 공학, 전기 및 유압 시스템, 최근에는 자동화 및 디지털 기술까지 통합하는 복합적인 분야로 발전해왔습니다. 특히 산업 현장에서의 안전사고 예방과 작업 효율성 향상을 위해 지게차 설계는 지속적으로 진화하고 있습니다.
이 글에서는 지게차 설계의 기초적인 원리부터 최신 응용 기술까지 전문적이고 체계적으로 살펴보겠습니다.
지게차의 기본 구조와 원리
기본 구성 요소
지게차의 기본 구조는 크게 다음과 같은 요소로 구성됩니다:
- 차체 프레임(Frame): 지게차의 기본 골격으로, 모든 구성 요소를 지지하는 역할
- 동력 시스템: 엔진(내연기관) 또는 전기 모터
- 마스트(Mast): 화물을 들어 올리는 수직 레일 구조
- 포크(Fork): 화물을 실제로 들어 올리는 부분
- 유압 시스템: 마스트와 포크의 상하 이동을 제어
- 조향 장치: 지게차의 방향 전환을 담당
- 제동 장치: 안전한 정지를 위한 시스템
- 운전석: 운전자가 조작하는 공간
- 카운터웨이트(Counterweight): 하중 균형을 유지하기 위한 무게추
작동 원리
지게차는 지렛대 원리를 기반으로 작동합니다. 전방의 포크가 화물을 들어 올릴 때, 후방의 카운터웨이트가 균형을 잡아주는 구조입니다. 이 균형점은 지게차 전륜(前輪)의 축을 중심으로 형성됩니다.
유압 시스템은 지게차 설계의 핵심 요소로, 파스칼의 원리를 활용하여 작은 힘으로 큰 하중을 들어 올릴 수 있게 합니다. 유압 실린더와 펌프의 최적 설계는 지게차의 성능과 효율성을 결정짓는 중요한 요소입니다.
주요 설계 요소
하중 용량 설계
지게차 설계에서 가장 기본적이면서도 중요한 요소는 하중 용량입니다. 하중 용량 설계에는 다음과 같은 요인들이 고려됩니다:
- 최대 하중 계산: 들어 올릴 수 있는 최대 무게와 안전 계수
- 하중 중심 거리: 포크 표면에서부터 화물의 무게 중심까지의 거리
- 안정성 삼각형: 지게차의 세 바퀴(또는 지지점)가 형성하는 삼각형 내에 무게 중심이 위치해야 함
- 최대 인양 높이: 설계된 하중 용량으로 화물을 안전하게 들어 올릴 수 있는 최대 높이
동력 시스템 설계
지게차의 동력 시스템은 용도와 환경에 따라 다양하게 설계됩니다:
- 내연기관 지게차:
- 디젤 엔진: 대형 하중, 옥외 작업에 적합
- LPG/CNG 엔진: 중간 규모, 실내외 겸용
- 가솔린 엔진: 소형, 비용 효율적
- 전동 지게차:
- 배터리 유형(리튬이온, 납축전지 등)에 따른 설계 차이
- 충전 시스템 및 시간 고려
- 모터 효율성과 출력 설계
- 하이브리드 시스템:
- 내연기관과 전기 모터의 결합
- 에너지 회수 시스템 설계
유압 시스템 설계
유압 시스템은 지게차의 인양 및 틸팅 기능을 담당하는 핵심 요소입니다:
- 펌프 설계: 필요한 압력과 유량을 생성하는 펌프의 유형과 용량
- 밸브 시스템: 유압 흐름을 제어하는 방향 제어 밸브, 압력 밸브, 유량 제어 밸브
- 실린더 설계: 마스트 인양, 틸팅, 포크 위치 조정을 위한 실린더 크기와 스트로크
- 유압 라인: 압력 손실을 최소화하는 호스 및 파이프 설계
- 열관리: 유압 오일의 적정 온도 유지를 위한 냉각 시스템
마스트 및 포크 설계
마스트와 포크는 지게차의 핵심 작업 부분으로, 다음과 같은 설계 고려사항이 있습니다:
- 마스트 유형: 표준, 2단, 3단 등 용도에 맞는 마스트 선택
- 포크 치수: 운반할 화물의 특성에 맞는 길이, 폭, 두께 설계
- 가시성: 운전자의 시야를 최대한 확보하는 마스트 구조
- 내구성: 반복적인 하중에 견딜 수 있는 재질 및 구조 설계
- 특수 부착물: 롤 클램프, 푸셔, 로테이터 등 특수 작업을 위한 부착물 설계
안전 설계 고려사항
구조적 안전성
지게차의 구조적 안전성은 다음과 같은 요소들을 고려하여 설계됩니다:
- 전복 방지 구조(ROPS: Roll-Over Protective Structure): 전복 사고 시 운전자 보호
- 낙하물 보호 구조(FOPS: Falling Object Protective Structure): 높은 곳에서 물체가 떨어질 경우 보호
- 프레임 강성: 반복적인 하중과 진동에 견디는 내구성 있는 프레임 설계
- 무게 중심 설계: 안정성을 높이기 위한 낮은 무게 중심 설계
운전자 안전 시스템
현대 지게차 설계에서는 운전자의 안전을 위한 다양한 시스템이 포함됩니다:
- 운전자 감지 시스템(OPS: Operator Presence Sensing): 운전자가 자리를 비울 경우 작동 중지
- 안전벨트 인터록: 안전벨트 착용 시에만 작동
- 과속 방지 시스템: 안전 속도 제한 장치
- 경사로 제동 보조 시스템: 경사로에서의 미끄러짐 방지
- 자동 주차 브레이크: 엔진 정지 시 자동 작동
충돌 방지 및 경고 시스템
최신 지게차 설계에는 다양한 충돌 방지 시스템이 적용됩니다:
- 후방 카메라 및 모니터: 후방 시야 확보
- 근접 센서: 장애물 접근 시 경고
- 블루/레드 스팟 라이트: 지게차 접근을 시각적으로 경고
- 경고음 시스템: 후진 또는 작동 시 주변에 경고
- 구역 제한 시스템: 특정 구역에서의 속도 제한 또는 접근 제한
최신 기술 동향 및 미래 발전 방향
자율주행 지게차 설계
4차 산업혁명 시대에 맞춰 자율주행 지게차의 설계는 빠르게 발전하고 있습니다:
- 센서 통합 설계: 라이다(LiDAR), 레이더, 카메라, 초음파 센서 등 다양한 센서 통합
- AI 및 머신러닝: 경로 최적화, 장애물 회피, 학습 기반 자율 주행
- 실내 위치 인식 시스템: GPS가 닿지 않는 실내에서의 정밀 위치 인식
- 안전 인증: 자율주행 시스템의 안전성 검증 및 인증 설계
친환경 설계
환경 규제 강화에 따라 지게차 설계도 친환경적으로 변화하고 있습니다:
- 전기 지게차 최적화: 배터리 효율, 충전 시스템, 모터 효율성 향상
- 수소연료전지 지게차: 빠른 충전과 긴 작동 시간을 제공하는 수소 시스템 설계
- 태양광 보조 시스템: 태양광 패널을 통한 보조 전력 공급
- 에너지 회수 시스템: 브레이킹 에너지 회수 및 재사용 설계
스마트 지게차 기술
IoT와 빅데이터를 활용한 스마트 지게차 설계가 주목받고 있습니다:
- 원격 모니터링 시스템: 지게차 상태 및 성능의 실시간 모니터링
- 예측 유지보수: 센서 데이터 기반 고장 예측 및 유지보수 최적화
- 작업 데이터 분석: 작업 패턴 분석을 통한 효율성 개선
- 클라우드 연동: 중앙 관리 시스템과의 실시간 데이터 공유
지게차 설계 프로세스
요구사항 분석 및 사양 결정
지게차 설계의 첫 단계는 정확한 요구사항 분석입니다:
- 용도 분석: 실내용/실외용, 특수 환경(냉동창고, 폭발위험지역 등)
- 하중 요구사항: 최대 하중, 일반적 작업 하중, 하중 중심 거리
- 성능 요구사항: 최대 인양 높이, 주행 속도, 등판 능력
- 작업 환경: 통로 폭, 천장 높이, 바닥 조건, 온도/습도 등
- 운영 비용 목표: 연료/전력 효율성, 유지보수 비용
개념 설계 및 모델링
요구사항이 정의되면 개념 설계 단계로 진행합니다:

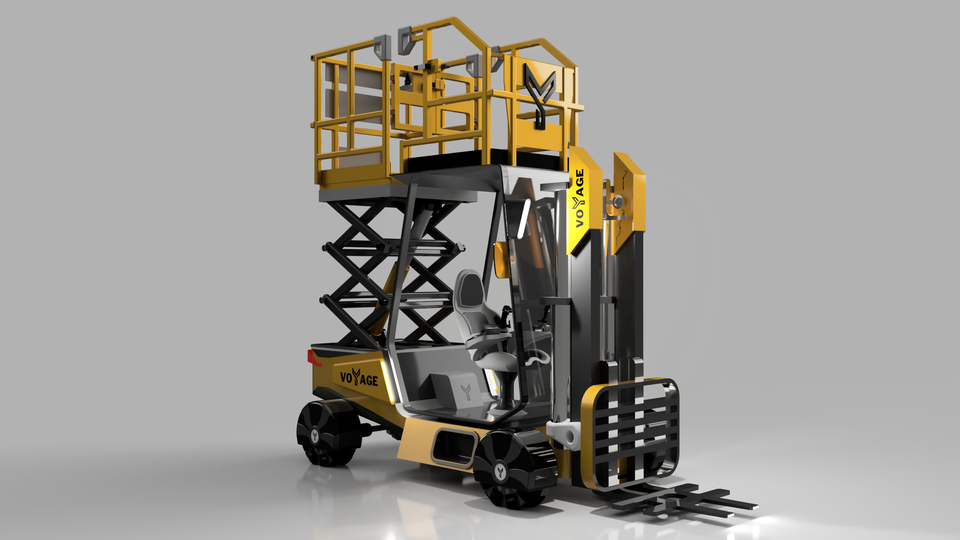

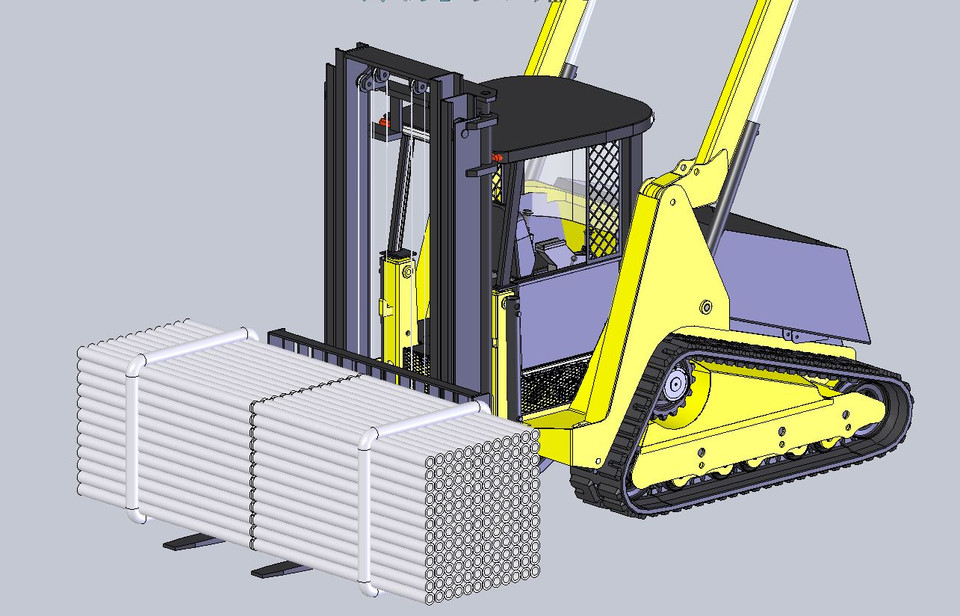

- 3D CAD 모델링: 주요 구성 요소의 3D 모델링
- 유한요소분석(FEA): 구조적 안전성 및 내구성 검증
- 시뮬레이션: 동적 거동, 안정성, 유압 시스템 시뮬레이션
- 인간공학 설계: 운전석 설계, 조작 편의성 검증
- 무게 분포 계산: 안정성 확보를 위한 무게 중심 및 카운터웨이트 설계
상세 설계 및 프로토타입 제작
개념 설계가 확정되면 상세 설계와 프로토타입 제작으로 이어집니다:
- 부품 상세 설계: 각 구성 요소의 치수, 재질, 공차 등 상세 설계
- 제조 가능성 검토: 생산 공정 및 비용 최적화
- 프로토타입 제작: 검증을 위한 실물 또는 부분 프로토타입 제작
- 성능 테스트: 하중 테스트, 안정성 테스트, 내구성 테스트 등
- 설계 최적화: 테스트 결과를 바탕으로 한 설계 개선
생산 준비 및 인증
설계가 완료되면 생산 준비와 필요한 인증 과정을 거칩니다:
- 생산 공정 설계: 제조 라인 설계, 품질 관리 계획
- 공급망 구축: 부품 공급업체 선정 및 관리
- 안전 인증: 국내외 안전 표준 준수 확인 (예: ISO 3691, ANSI B56 등)
- 환경 인증: 배출가스, 소음 등 환경 관련 인증
- 시장 출시 준비: 사용 설명서, 서비스 매뉴얼 작성
결론
지게차 설계는 기계공학, 전기공학, 유압공학, 인간공학, 안전공학 등 다양한 분야의 지식을 통합하는 복합적인 과정입니다. 기본적인 물리 원리에서부터 최신 디지털 기술까지, 지게차 설계는 끊임없이 발전하고 있습니다.
특히 4차 산업혁명 시대에 맞춰 자율주행, IoT 연동, 친환경 에너지 시스템 등의 새로운 기술이 지게차 설계에 통합되면서, 미래의 지게차는 단순한 물류 장비를 넘어 스마트 물류 시스템의 핵심 요소로 자리 잡을 것입니다.
안전성, 효율성, 경제성, 환경 친화성 등 다양한 요구사항을 균형 있게 충족시키는 지게차 설계는 앞으로도 산업 현장의 생산성 향상과 작업자 안전을 위해 계속해서 발전해 나갈 것입니다.
참고 문헌
- 대한산업안전협회, "산업용 지게차 안전 설계 기준", 2023
- 한국물류학회, "스마트 물류 시대의 지게차 기술 동향", 2024
- International Journal of Industrial Engineering, "Ergonomic Design Principles for Forklift Operations", Vol. 42, 2022
- Journal of Mechanical Design, "Hydraulic System Optimization in Modern Forklift Design", Vol. 31, 2023
- 산업안전보건공단, "지게차 안전인증 가이드라인", 2024
이 글은 지게차 설계에 관한 전문적인 지식을 제공하기 위해 작성되었습니다. 실제 지게차 설계 및 제작에는 관련 법규와 안전 기준을 반드시 준수해야 합니다.
